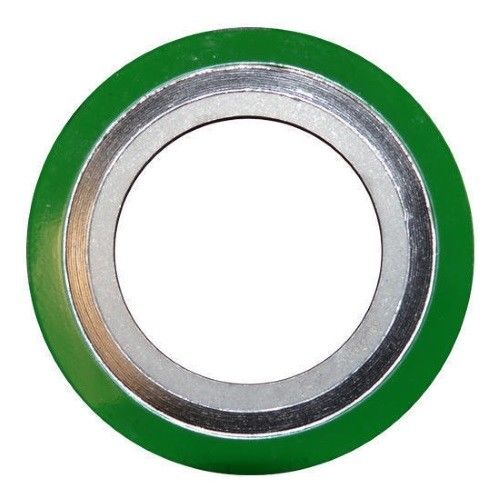

SS904L ปะเก็นหน้าแปลน 2 '' Class300 ปะเก็นแผลเกลียวรหัสสี

สแตนเลส SS904L 2 '' Class300 ปะเก็นแผลเกลียวรหัสสี

รายละเอียดโดยย่อ

Spiral Wound Gasket คืออะไร?

ทำไมเราถึงเรียกมันว่า SWG?SWG เป็นรูปแบบสั้น ๆ ของ Spiral Wound Gasket

ปะเก็นเหล่านี้ประดิษฐ์จากแถบโลหะบาง ๆ ที่คั่นกลางระหว่างชั้นของฟิลเลอร์ที่ไม่ใช่โลหะSWG มี

ชั้นเกลียวทางเลือกของแผ่นโลหะบางและวัสดุฟิลเลอร์ดังที่แสดงในภาพที่นี่ในส่วนตัดขวาง

ชั้นสีน้ำเงินเป็นโลหะและชั้นสีดำเป็นวัสดุฟิลเลอร์เนื่องจากชั้นเหล่านี้ได้รับบาดเจ็บในรูปแบบเกลียวต่อเนื่อง

ปะเก็นประเภทนี้เรียกว่าปะเก็นแผลเกลียว

ความหนา

ความหนามาตรฐานการผลิตสำหรับปะเก็นแผลเกลียวคือ 3.2 มม.4.5 มม.6.5 มม

(วัดตามแถบโลหะไม่รวมฟิลเลอร์ซึ่งยื่นออกมาเกินโลหะเล็กน้อย)

ความคลาดเคลื่อนในการผลิต

ความทนทานของเส้นผ่านศูนย์กลางของปะเก็น (d1, d2, d3, d4, s, s1) กำหนดโดย ASME B 16.20 และ

มาตรฐาน DIN 2632-2638ปะเก็นที่ออกแบบมาสำหรับหน้าแปลนที่ไม่ได้มาตรฐานเป็นไปตามคำแนะนำของ ASME B 16.20

ขนาด

ขนาดของ SWG มาตรฐานตรงตามมาตรฐาน ASME, BS และ EN (DIN)

ความแข็งแรงของปะเก็นแผลเกลียว

Spiral Wound Gasket เป็นปะเก็นที่เหมาะสำหรับประเภทกึ่งโลหะห่วงโลหะรูปตัววีแคบ ๆ เป็นแผลเป็นเกลียว

ภายใต้ความตึงเครียดโดยใช้เบาะรองฟิลเลอร์ระหว่างการเคลือบโลหะและมีรอยจุดที่ปลายทั้งสองด้าน

โครงสร้างที่เป็นเอกลักษณ์ของโลหะที่มีลักษณะคล้ายสปริงและฟิลเลอร์แบบอ่อนนี้ให้คุณสมบัติของปะเก็น excel-lent

ทนต่ออุณหภูมิสูงและแรงกดดันสูง

การปิดผนึกที่ดีเยี่ยมจะได้รับการบำรุงรักษาด้วยพื้นที่ปะเก็นที่ค่อนข้างเล็ก

ความยืดหยุ่นที่ดีเยี่ยมซึ่งช่วยให้ปะเก็นสามารถปรับเปลี่ยนสภาพการทำงานโดยอัตโนมัติเช่นความดันและ

ปะเก็นเหล่านี้ได้รับความนิยมอย่างมากเนื่องจากมีรูปแบบและขนาดที่หลากหลาย

SWG สามารถประดิษฐ์จากโลหะใด ๆ ที่มีอยู่ในแถบบาง ๆ และสามารถเชื่อมได้ดังนั้นจึงสามารถใช้

กับตัวกลางที่มีฤทธิ์กัดกร่อนแทบทุกชนิด

สามารถใช้ได้ในช่วงอุณหภูมิที่สมบูรณ์ตั้งแต่การแช่แข็งจนถึงประมาณ1,093ºCปะเก็นชนิดนี้สามารถ

ใช้ในทุกความกดดันตั้งแต่สูญญากาศจนถึงระดับความดันมาตรฐาน 2500 ระดับหน้าแปลน

ปะเก็นแผลเกลียวที่มีความหนาแน่นค่อนข้างต่ำใช้ในบริการสุญญากาศในขณะที่ปะเก็นแผลเกลียวที่มีความหนาแน่นสูงมาก

ใช้ในบริการแรงดันสูงความหนาแน่นของปะเก็นไม่มีอะไรนอกจากฟิลเลอร์และแถบโลหะจำนวนหนึ่งในชั้นที่กำหนด

ความกว้างของปะเก็น

ความอดทนในขนาดของปะเก็นเกลียว

• ค่าเผื่อความหนาคือ± 0.13 มม. โดยวัดจากส่วนโลหะของปะเก็นไม่รวมฟิลเลอร์ซึ่งอาจยื่นออกมาเกินโลหะเล็กน้อย

• ความทนทานต่อเส้นผ่านศูนย์กลางภายนอกสำหรับ NPS ถึง NPS 8 คือ± 0.8 มม.สำหรับ NPS 10 ถึง NPS 24, +1.5 mm, −0.8 mm.

• ความทนทานของเส้นผ่านศูนย์กลางภายในสำหรับ NPS ถึง NPS 8 คือ± 0.4 มม.สำหรับ NPS 10 ถึง NPS 24, ± 0.8 mm.

• ความอดทนของเส้นผ่านศูนย์กลางภายนอกของวงแหวนตรงกลางคือ± 0.8 มม.
