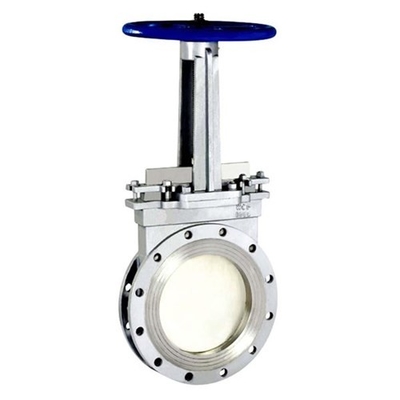

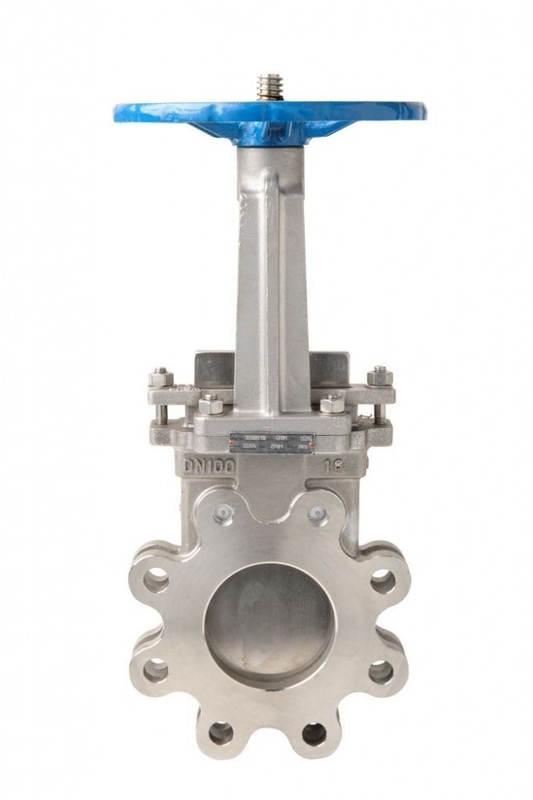

สลักเกลียวฝาปิดสเตนเลสสตีลน้ำหนักเบายืดหยุ่นได้



สลักเกลียวสแตนเลสวาล์วประตูนั่งแบบยืดหยุ่นน้ำหนักเบา



คุณสมบัติการออกแบบวาล์วประตูนั่งแบบยืดหยุ่น:



โอริงปะเก็นของแกนหมุน - “DRY THREAD” - เปลี่ยนได้ภายใต้แรงดัน

สปินเดิลสแตนเลสพร้อมเกลียวและลูกปืน

ลิ่มยาง sufrace ทั้งหมดพร้อมน็อตแกนหมุนที่เปลี่ยนได้



วาล์วประตูนั่งแบบยืดหยุ่นได้ตามมาตรฐาน EN 1074-1 และ 2 / EN 1171 โดยมี WRAS รับรอง EPDM
ชิ้นส่วนยาง



ประตูวาล์วหรือชิ้นส่วนปิดโดยทั่วไปจะอยู่ในรูปของลิ่มที่ทำจากวัสดุเหล็กหล่อ

ให้มีความทนทานเพียงพอเหมาะสำหรับงานแรงดันสูงและงานไหลสูง



ในวาล์วประตูที่นั่งแบบยืดหยุ่นได้ พื้นผิวด้านนอกของลิ่มวาล์วเคลือบด้วยยาง

วัสดุเพื่อให้มีผนึกแน่นฟองแม้ในความดันการทำงานที่สูงขึ้น



ลิ่มวาล์วทำงานโดยการหมุนก้านเกลียวเพื่อเลื่อนหรือหดวาล์ว

ลิ่มภายในทางน้ำของตัวเรือนวาล์ว



เมื่อปิดวาล์ว วัสดุที่ยืดหยุ่นบนขอบจะผนึกแน่นด้วยฟองอากาศกับด้านใน

พื้นผิวของตัววาล์วสิ่งสกปรกหรือการปนเปื้อนอื่นๆ ในระบบปฏิบัติการวาล์วสามารถนำไปสู่

การปิดผนึกลิ่มที่ไม่สมบูรณ์หรือความผิดปกติอื่น ๆ



วัตถุประสงค์อีกประการของการประดิษฐ์นี้คือการจัดให้มีวาล์วประตูที่นั่งที่ยืดหยุ่นได้ซึ่งมี

ปรับปรุงระบบผู้ควบคุมลิ่มซึ่งพร้อมเอาชนะผลกระทบที่เป็นอันตรายของการปนเปื้อนที่เกิดขึ้นระหว่างการก่อสร้างหรือกักอยู่ภายในผลิตภัณฑ์ที่ส่งไปยังวาล์ว



สิ่งเหล่านี้และวัตถุอื่น ๆ ของการประดิษฐ์นี้ซึ่งจะปรากฏชัดจากการศึกษา

คำอธิบายและภาพวาดที่ต่อท้ายมีให้ในการจัดเรียงวาล์ว ซึ่งประกอบด้วยวาล์ว

ตัวเรือนที่กำหนดทางน้ำและบ่าวาล์วภายในทางผ่านวาล์ว



ลิ่มวาล์วที่จำหน่ายภายในทางเดินของตัวเรือนจะเคลื่อนที่ไปตามทิศทางการทำงาน

ระหว่างตำแหน่งปิดที่สัมผัสกับบ่าวาล์วเพื่อป้องกันการไหลของน้ำผ่านวาล์ว

ทางเดินและตำแหน่งเปิดทำให้น้ำไหลผ่านทางวาล์วได้



รางคู่ที่แยกออกจากกันจะถูกกำจัดภายในตัวเรือนวาล์วที่ด้านใดด้านหนึ่งของลิ่ม

และขยายไปตามทิศทางการดำเนินงานปีกคู่หนึ่งที่ถืออยู่บนลิ่มวาล์ว

การเดินทางในแต่ละเส้นทางก้านวาล์วที่ควบกับลิ่มวาล์วจะเคลื่อนลิ่มวาล์วไปในทิศทางตรงกันข้ามระหว่างตำแหน่งเปิดวาล์วและตำแหน่งปิดวาล์ว



ข้อมูลทั่วไป

ลิ่มปิดที่เคลือบด้วยยางพร้อมฝาปิดแบบเลื่อนเพื่อลดการสึกหรอและแรงบิดในการทำงาน
ซีลก้านที่ทนต่อการบำรุงรักษาและการกัดกร่อนพร้อมซีลโอริง
ทางเต็มไม่มีการหดตัว;
การไหลแบบสองทิศทางแน่นทั้งสองทิศทาง
ขนาดการเชื่อมต่อหน้าแปลนตามมาตรฐาน EN 1092-2;
ตัวเครื่อง ฝาครอบ และลิ่มทำจากเหล็กหล่อเหนียว GGG40 ตามมาตรฐาน DIN 1693
ลิ่มยาง EPDM วัลคาไนอย่างเต็มที่;
แรงดันใช้งาน: DN500 – DN600, PN10/PN16;DN700 – DN1200, PN10;
ด้วยกระปุกเกียร์แบบล็อคตัวเอง การหยุดแบบจำกัดการเปิดและปิด และตัวบ่งชี้ตำแหน่ง
ก้านทำจากสแตนเลส สตีล ทนน้ำเสีย เกรด 1.4401
น็อตก้านเปลี่ยนทำจากบรอนซ์หล่อปราศจากสังกะสี
ชุดสำหรับติดตั้งใต้ดิน



คุณสมบัติวาล์วประตูนั่งแบบยืดหยุ่น



⊙ยิงระเบิด

พื้นผิวป้องกันเสร็จสิ้นโดยการยิงระเบิดและพื้นผิวเรียบและเรียบร้อย



⊙ ที่นั่งแบบเรียบ

การเจาะอย่างต่อเนื่องที่ราบรื่นโดยไม่ต้องมีที่นั่ง ทำให้ไม่ง่ายที่จะเติมสิ่งเจือปน

ทำให้ของเหลวโดยตรง



⊙ บำบัดด้วยยาง

ทั้งภายในและภายนอกเคลือบด้วยความรู้ขั้นสูงของยางวัลคาไนซ์แล้วทำ

ตรวจสอบความยืดหยุ่นของยาง และตรวจสอบขนาดเรขาคณิตที่แน่นอนยางและยางเหนียว

วาล์วเหล็กหล่อคล้องมือกันแทบไม่นี้สามารถหลีกเลี่ยงการหลุดเนื่องจากการใช้งานในระยะยาว



⊙ ป้องกันการกัดกร่อน

ทั้งด้านในและด้านนอกเคลือบด้วยอีพอกซีเรซินแบบผงปลอดสารพิษเพื่อเพิ่มความสามารถในการต้านทานการกัดกร่อนและเพิ่มคุณภาพ

ของน้ำประปา



⊙ ความทนทาน

วาล์วเหล็กดัดแบบเก่าจะแตกง่ายหลังจากได้รับผลกระทบจาก nonegoหยุดได้

การแตกขึ้นอยู่กับความสามารถทางกลที่ดีของเหล็กดัด



การใช้งาน :วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการตรึงในนั้น

น้ำ, การกำจัดสิ่งปฏิกูล, พลังงานไฟฟ้า, ท่อพลังงาน, สารเคมี, การขนส่ง, แหล่งพลังงาน ฯลฯ
