TOBO STEEL GROUP CHINA

|
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | / |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | negotiable |
| เวลาการส่งมอบ: | 25 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 1000000 ชิ้น / ชิ้นต่อเดือน |
| การใช้งาน: | น้ำ | การเชื่อมต่อ: | หน้าแปลน |
|---|---|---|---|
| แบบฟอร์มการเชื่อมต่อ: | หน้าแปลน | ออกแบบ: | เอพีไอ 6D |
| สิ้นสุดการเชื่อมต่อ: | หน้าแปลน | วัสดุ: | เหล็กกล้าไร้สนิม |
| สื่อ: | น้ำมันก๊าซ | ขนาดพอร์ต: | 1/2-24 นิ้ว |
| ความดัน: | ความดันสูง | คะแนนความดัน: | 150-2500ปอนด์ |
| ผนึก: | ซีลอ่อน | ขนาด: | 1/2-24 นิ้ว |
| มาตรฐาน: | ANSI, DIN, JIS, BS | อุณหภูมิ: | อุณหภูมิปกติ |
| พิมพ์: | เช็ควาล์ว | ||
| แสงสูง: | เช็ควาล์วหน้าแปลน 8 นิ้ว,เช็ควาล์วสวิงหน้าแปลนน้ำ,เช็ควาล์วสวิงหน้าแปลนเหล็กหล่อ |
||

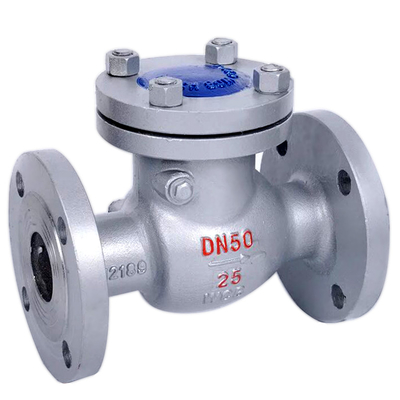

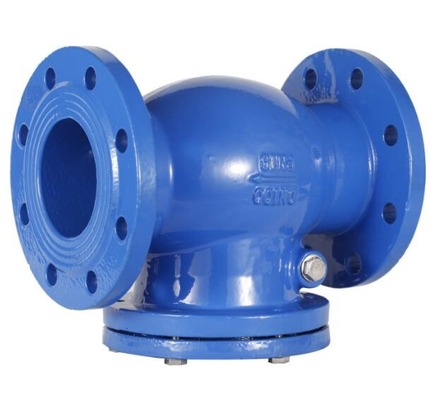

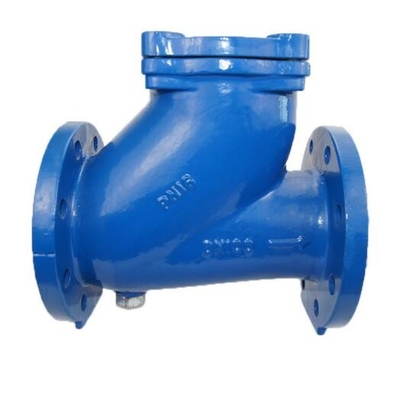

เช็ควาล์วสวิงหน้าแปลนเหล็กหล่อ 8 นิ้วสำหรับน้ำ
รายละเอียดโดยย่อ:
1. ประเภท: Din Flanged Swing Check Valve
2. ประเภทฝากระโปรง:
ปิดฝากระโปรง
3. ประเภทดิสก์: ดิสก์สวิง
4. ช่วงขนาด: Dn15 - Dn600
5. ระดับความดัน: Pn16
6. สิ้นสุดการเชื่อมต่อ: หน้าแปลน
7. วัสดุ: เหล็กหล่อใน GS-C25, WCB
8. มีวัสดุตกแต่งที่หลากหลายเพื่อให้เหมาะกับสภาพการบริการ
9. นาย NACE 0175
มาตรฐาน
| ออกแบบและผลิต | ดิน 3840 |
| มิติตัวต่อตัว | ดิน 3202 |
| หน้าแปลนสิ้นสุดมิติ | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
| การทดสอบและการตรวจสอบ | ดิน 3230 |
คุณสมบัติ:
1. โดยทั่วไป
ปิดฝากระโปรง;สวิงดิสก์;พื้นผิวที่นั่งโลหะ
2. การเชื่อมต่อตัวถังและฝากระโปรงหน้า
ปิดฝากระโปรง
3. ฝาครอบปะเก็นสไตล์
สแตนเลส + ปะเก็นบาดแผลกราไฟท์ที่ยืดหยุ่น
ปะเก็นโลหะ
ปะเก็นวงแหวนโลหะ
4. ที่นั่ง
สำหรับเช็ควาล์วเหล็กกล้าคาร์บอน ที่นั่งมักจะเป็นเหล็กหลอมพื้นผิวการปิดผนึกที่นั่งอาจเชื่อมด้วยสเปรย์ด้วยโลหะผสมแข็ง หากลูกค้าระบุสำหรับเช็ควาล์วเหล็กกล้าไร้สนิม มักจะใช้ที่นั่งแบบอินทิเกรย หรือสามารถกลึงแบบบูรณาการได้หลังจากเชื่อมโลหะผสมแข็งบ่าแบบเกลียวหรือแบบเชื่อมเป็นอุปกรณ์เสริมสำหรับเช็ควาล์วเหล็กที่มีคราบน้อย หากลูกค้าร้องขอ
คำอธิบาย:
1. ชิ้นส่วนวาล์วตรวจสอบการแกว่งเหล็กกล้าคาร์บอน Din และรายการวัสดุ:
| ชื่อชิ้นส่วน | วัสดุ | |||
| CS/ ตัดแต่ง 1 | CS/ ตัดแต่ง 8 | CS/ ตัดแต่ง 5 | ||
| 1 | ร่างกาย | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
| 2 | แผ่นดิสก์ | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
| 3 | แขน | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
| 4 | ถั่ว | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 5 | เข็มหมุด | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
| 6 | ถั่ว | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 7 | สายฟ้า | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
| 8 | ปะเก็น | SS Spiral Wound W/^aphic หรือ SS Spiral Wound W/PTFE หรือ Reinforced PTFE | ||
| 9 | ปิดบัง | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. ขนาดหลักสำหรับ Pn16 Swing Check Valve:
| พ.น | DN (มม.) | ขนาด (มม.) | น้ำหนัก (กิโลกรัม) | |
| แอล | ชม | |||
| 16 | 50 | 230 | 165 | 23 |
| 65 | 290 | 180 | 28 | |
| 80 | 310 | 190 | 35 | |
| 100 | 350 | 208 | 40 | |
| 150 | 480 | 270 | 81 | |
| 200 | 600 | 295 | 96 | |
| 250 | 730 | 337 | 175 | |
| 300 | 850 | 386 | 265 | |
| 350 | 980 | 430 | 364 | |
| 400 | 1100 | 475 | 495 | |
| 500 | 1250 | 565 | 590 |
|

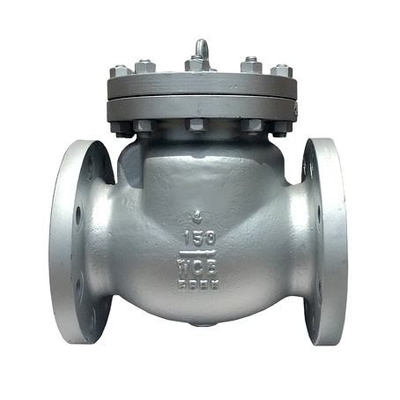

เช็ควาล์วปลายหน้าแปลน 150Lb~600Lb
| เลขที่. | ชื่อชิ้นส่วน | CS เป็น ASTM | AS ถึง ASTM | เอสเอสถึง ASTM | |
| พิมพ์ A105 | พิมพ์ F22 | ประเภท F304(L) | ประเภท F316(L) | ||
| 1 | ร่างกาย | A105 | A182 F22 | A182 F304(ซ้าย) | A182 F316(ซ้าย) |
| 2 | ป้ายชื่อ | สส | |||
| 3 | ดิสก์ลูกสูบ | A276 420 | A276 304 | A276 304(ยาว) | A276 316(ยาว) |
| 4 | ฝากระโปรงหน้า | A105 | A182 F22 | A182 F304(ซ้าย) | A182 F316(ซ้าย) |
| 5 | ปะเก็น | ลูกฟูก SS + กราไฟท์ | เอสเอส + PTFE | ||
| 6 | สายฟ้า | A193 B7 | A193 B16 | A193 B8 | A193 B8(ม) |
| สื่อที่เหมาะสม | WOG ฯลฯ | WOG ฯลฯ | HNO3, CH3OOH เป็นต้น | ||
| อุณหภูมิที่เหมาะสม | -29~425 | -29~550 | -29~180 | ||
| กรมอุทยานฯ | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| ชม | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
| น้ำหนัก | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 น | 8.94 | 12.64 น |
| บี.ดับเบิลยู | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 น | 7.89 | ||
| 300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 น | 13.70 น | |
| บี.ดับเบิลยู | 1.90 | 2.10 | 3.00 น | 5.12 | 6.60 น | 7.85 | ||
| 600 | RF | 3.00 น | 4.00 น | 5.83 | 9.47 น | 10.10 น | 15.6 | |
| บี.ดับเบิลยู | 2.00 น | 3.12 | 4.25 น | 7.25 น | 8.56 น | 13.60 น |
||
