หน้าแปลน DIN DN50 DN100 DN200 PN25 สปริงโหลดหล่อ WCB ลูกสูบลูกโลกเช็ควาล์ว

ปริมาณการใช้งานของเครื่องยนต์

กว้างนาม: Ø50-Ø200 (2?? -8??)

อุณหภูมิการทํางานสูงสุด: 80°C (176°F)
ความดันการทํางานสูงสุด: 16 บาร์ (230 psi)
ร่าง: เหล็กเหล็ก (GG25)
การเคลือบ: ผง epoxy
ขนาด: DIN 3202/2-F6
ขนาดของ Flange: DIN 2501 (Flange) TS ISO 7005-2
มาตรฐาน:
การออกแบบและการผลิต: EN 1868
หน้าต่อหน้า: DIN 3202
ปลายขอบ: EN 1092-1
การตรวจสอบและทดสอบ: EN 12266-1

ความดันของเหลวที่ผ่านผ่านระบบจะเปิดแวลล์ ขณะที่การพลิกกระแสใด ๆ จะปิดแวลล์ การทํางานที่แม่นยําจะแตกต่างกันขึ้นอยู่กับประเภทของกลไกแวลล์เช็คประเภทที่พบกันมากที่สุดของบานเช็คคือสวิง, ยก (พิสตันและลูกบอล), กระพริก, หยุดและดิสก์ tilting


รายละเอียด:


มาตรฐาน:


ประเภทของซับล็อค

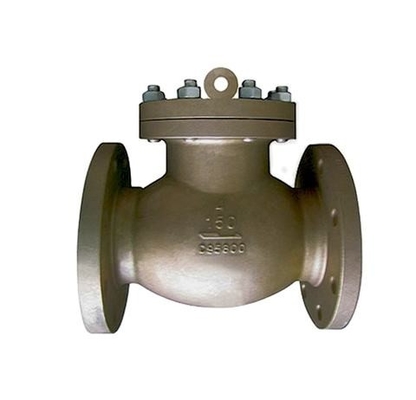

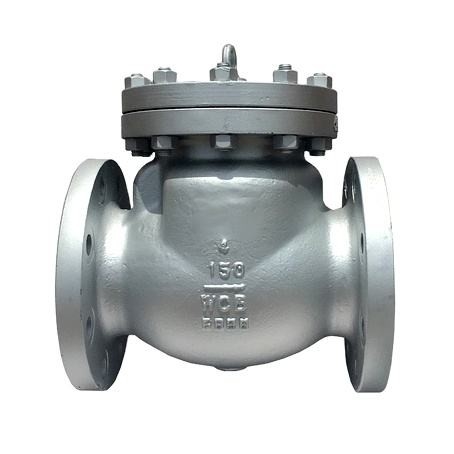

วาล์วตรวจสอบสวิง
วาล์วเช็คสวิงพื้นฐานประกอบด้วยร่างของวาล์ว, บ่อน, และดิสก์ที่เชื่อมต่อกับหมุน. ดิสก์สวิงออกไปจากที่นั่งของวาล์วเพื่ออนุญาตการไหลในทิศทางด้านหน้า,และกลับไปที่ที่นั่งของวาล์วเมื่อการไหลผ่านด้านบนถูกหยุดเพื่อป้องกันการไหลกลับ

ดิสก์ในชนิดสวิง วาล์วเช็คไม่ถูกนํา เพราะมันเปิดหรือปิดได้เต็มที่ มีหลายแบบของดิสก์และที่นั่งที่มีให้เลือก เพื่อตอบโจทย์ความต้องการของการใช้งานที่แตกต่างกันวาล์วอนุญาตเต็ม, การไหลผ่านที่ไม่ถูกขัดขวางและปิดโดยอัตโนมัติเมื่อความดันลดลงความวุ่นวายและความดันลดลงในวาล์วที่ต่ํามาก.


วาล์วตรวจสอบยก
การออกแบบที่นั่งของบัณฑิตเช็คลิฟคล้ายกับบัณฑิตกลอบ ดิสก์มักเป็นรูปของพิสตันหรือลูกบอล

วาล์วตรวจสอบลิฟท์ เหมาะสําหรับการใช้งานความดันสูงที่ความเร็วของการไหลสูง ในวาล์วตรวจสอบลิฟท์ ดิสก์ถูกนําโดยแม่นยําและเข้ากับดัสโปตได้อย่างสมบูรณ์แบบลิฟท์ วาล์วตรวจสอบเหมาะสําหรับการติดตั้งในแนวราบหรือแนวตั้งท่อ-สายที่มีการไหลขึ้น.

กระแสเพื่อยก วาล์วตรวจสอบต้องเข้าอยู่ใต้ที่นั่งเสมอ เมื่อกระแสเข้า, พิสตันหรือลูกบอลถูกยกขึ้นภายในแนวทางจากที่นั่งโดยความดันของกระแสขึ้นเมื่อกระแสหยุดหรือกลับ, พิสตันหรือลูกบอลถูกผลักดันลงบนที่นั่งของวาล์วโดยทั้งการไหลกลับและแรงโน้มถ่วง




ลักษณะ:

1ขนาดเล็ก น้ําหนักเบา โครงสร้างคอมแพคต การบํารุงรักษาง่าย
2. ใช้สปริงหมุนสองสปริงออกบนแต่ละแผ่นวาล์วคู่ ซึ่งปิดแผ่นอย่างรวดเร็ว
และโดยอัตโนมัติ
3การปิดเร็วป้องกันสื่อจากการไหลกลับและกําจัดผลกระทบของน้ํา
4ความยาวของโครงสร้างร่างกายที่สั้นและความแข็งแรงที่ดี
5วาล์วนี้ถูกปิดอย่างแน่น โดยไม่มีการรั่วไหล ภายใต้การทดสอบน้ําความดัน
6ปลอดภัยและน่าเชื่อถือในการใช้งาน ทนต่อการขัดขวางสูง
