Name: 2~32" Wafer Type Metal Seat วาล์วปีกผีเสื้อ WCB CF8 CF8M API 609 MSS SP-67
Brand: TOBO
SKU: วาล์วผีเสื้อ
Price: 15 USD
Availability: InStock
Rating: 4.8 (127 reviews)

บ้าน ผลิตภัณฑ์วาล์วผีเสื้อเวเฟอร์

2~32" Wafer Type Metal Seat วาล์วปีกผีเสื้อ WCB CF8 CF8M API 609 MSS SP-67

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	TOBO
ได้รับการรับรอง:	ISO
หมายเลขรุ่น:	วาล์วผีเสื้อ

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1PC
ราคา:	15USD-54USD
รายละเอียดการบรรจุ:	บรรจุในกล่องไม้ไม้อัด
เวลาการส่งมอบ:	15วันทำงาน
เงื่อนไขการชำระเงิน:	T/T, Western Union, MoneyGram
สามารถในการผลิต:	10000 ชิ้น

ติดต่อ

รายละเอียดสินค้า

ชื่อ:	วาล์วผีเสื้อ	วัสดุ:	WCB, CF8,CF8M
สแตนเลส:	สแตนเลส	ขนาด:	2~32"
อุณหภูมิที่เหมาะสม:	-10-120℃	คะแนนความดัน:	PN10, PN16, Class150
แสงสูง:	วาล์วผีเสื้อที่นั่งโลหะชนิดเวเฟอร์ , วาล์วผีเสื้อที่นั่งโลหะ CF8M , วาล์วผีเสื้อที่นั่งโลหะคลาส 150

2~32" Wafer Type Metal Seat บัตเตอร์ฟลายวาล์ว WCB, CF8, CF8M API 609, MSS SP-67

Body Test : 1.5 เท่าของแรงดันใช้งานกับน้ำการทดสอบนี้ดำเนินการหลังจากการประกอบวาล์วและเมื่อแผ่นดิสก์เปิดอยู่ครึ่งตำแหน่ง เรียกว่าเป็นการทดสอบระดับน้ำของร่างกาย
การทดสอบที่นั่ง :1.1 เท่าของแรงดันใช้งานด้วยน้ำ
การทดสอบการทำงาน / การทำงาน : ขณะทำการตรวจสอบขั้นสุดท้าย วาล์วแต่ละตัวและแอคทูเอเตอร์ (ก้านควบคุมการไหล / เกียร์ / แอคทูเอเตอร์แบบนิวเมติก) จะทำการทดสอบการทำงานแบบสมบูรณ์ (เปิด/ปิด)การทดสอบนี้ดำเนินการโดยไม่มีแรงกดดันและที่อุณหภูมิแวดล้อมช่วยให้มั่นใจได้ถึงการทำงานที่ถูกต้องของส่วนประกอบวาล์ว/แอคชูเอเตอร์พร้อมอุปกรณ์เสริม เช่น โซลินอยด์วาล์ว ลิมิตสวิตช์ ตัวควบคุมตัวกรองอากาศ ฯลฯ
การทดสอบพิเศษ : การทดสอบอื่นๆ สามารถดำเนินการได้ตามคำแนะนำพิเศษของลูกค้า

ชื่อ	วัสดุ
ร่างกาย	GJS500-7/ GJS400-15
ดิสก์	GJS500-7/ GJS400-15
เพลา	SS420/SS431/ดูเพล็กซ์1.4462
แหวนซีลร่างกาย	SS304
แหวนซีลดิสก์	EPDM
แบริ่งเพลา	อัลบรอนซ์
แหวนรอง	เหล็กกล้าคาร์บอน + อีพ็อกซี่ / SS304
โอริง	EPDM
เข็มหมุด	SS420
ต่อมบรรจุ	เหล็กกล้าคาร์บอน + อีพ็อกซี่
ฝาท้าย	เหล็กกล้าคาร์บอน + อีพ็อกซี่
สำคัญ	SS420
หน้าแปลนเชื่อมต่อ	เหล็กกล้าคาร์บอน + อีพ็อกซี่

ภาพรวม:
1.แปลน
หน้าแปลนและการเจาะตามมาตรฐาน EN1092-2 แบบเห็นหน้าตาม ISO5752 ซีรีส์ 14 และ ISO5752 ซีรีส์ 13
2.ดิสก์
ดิสก์โปรไฟล์ต่ำที่คล่องตัวช่วยให้ต้านทานการไหลที่ต่ำกว่า
3. ร่างกาย
เบาะนั่งแบบเชื่อมและสเตนเลสสตีลช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และทนทาน
4. เพลา
การเชื่อมต่อดิสก์กับเพลาโดยใช้กุญแจหรือพินเทเปอร์
5. แบริ่ง
ตลับลูกปืนหล่อลื่นตัวเองของวัสดุอัลบรอนซ์ ปราศจากการบำรุงรักษา
6. กระปุกเกียร์
กระปุกเกียร์แรงบิดต่ำสามารถควบคุมได้ง่ายด้วยล้อเลื่อนหรือเชื่อมต่อกับแอคทูเอเตอร์
7. หน้าแปลนด้านบน
หน้าแปลนด้านบน ISO 5211 เชื่อมต่อกับกระปุกเกียร์หรือตัวกระตุ้น
8. โอริง
วงแหวนโอริงหลายอันให้อายุการใช้งานยาวนานและประสิทธิภาพการซีลที่เชื่อถือได้ ซึ่งง่ายต่อการปรับหรือเปลี่ยน
9. แหวนซีล
วงแหวนซีลดิสก์รูปตัว T ที่ยึดด้วยรีเทนเนอร์ช่วยให้มั่นใจได้ถึงประสิทธิภาพการซีลที่เชื่อถือได้ทั้งสองทิศทาง ซึ่งง่ายต่อการปรับเปลี่ยนหรือเปลี่ยนโดยไม่ต้องใช้เครื่องมือพิเศษใดๆ

วาล์วปีกผีเสื้อใช้สำหรับเปิด-ปิด หรือปรับบริการ และเป็นที่นิยมเนื่องจากมีน้ำหนักเบา ใช้พื้นที่ในการติดตั้งน้อย ต้นทุนต่ำ ใช้งานได้รวดเร็ว และมีขนาดที่ใหญ่มากวาล์วเหล่านี้สามารถใช้งานได้ด้วยมือจับ เกียร์ หรือตัวกระตุ้นอัตโนมัติ

DN	ΦD1	ΦD2	ΦD3	ΦD4	ΦD5	N*Φd	อา	บี	ค	ดี	หลี่	ข	d	ฉ	Φd1	น้ำหนัก
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	กิโลกรัม
50	52.6	125	165	50	65	4*19	83	120	32	108	111	20	99	3	7	7.6
65	64.3	145	185	50	65	4*19	93	130	32	112	115	20	118	3	7	9.7
80	78.8	160	200	50	65	8*19	100	145	32	114	117	22	132	3	7	10.6
100	104	180	220	70	90	8*19	114	155	32	127	130	24	156	3	10	13.8
125	123.3	210	250	70	90	8*19	125	170	32	140	143	26	184	3	10	18.2
150	155.7	240	285	70	90	8*23	143	190	32	140	143	26	211	3	10	21.7
200	202.4	295	340	102	125	8*23	170	205	45	152	155	26	266	3	12	31.8
250	250.4	350	395	102	125	12*23	198	235	45	165	168	28	319	3	12	44.7
300	301.5	400	445	102	125	12*23	223	280	45	178	182	28	370	4	12	57.9
350	333.3	460	505	102	125	16*23	270	310	45	190	194	30	429	4	12	81.6
400	389.6	515	565	140	175	16*28	300	340	51	216	221	32	480	4	18	106
450	440.5	565	615	140	175	20*28	340	375	51	222	227	32	530	4	18	147
500	491.6	620	670	140	175	20*28	355	430	57	229	234	34	582	4	18	165
600	592.5	725	780	165	210	20*31	410	500	70	267	272	36	682	5	22	235
700	695	840	895	254	300	24*31	478	560	66	292	299	40	794	5	18	238
800	794.7	950	1015	254	300	24*34	529	620	66	318	325	44	901	5	18	475
900	864.7	1050	1115	254	300	28*34	584	665	118	330	337	46	1001	5	18	595
1000	965	1160	1230	254	300	28*37	657	735	142	410	417	50	1112	5	18	794
1200	1160.6	1380	1455	298	350	32*40	799	917	150	470	478	56	1328	5	22	1290

15 วาล์วผีเสื้อ

ดิวาล์วผีเสื้อเดิมใช้ในกรณีที่ไม่จำเป็นต้องปิดอย่างแน่นหนาอย่างไรก็ตาม ตลอดหลายปีที่ผ่านมา วาล์วเหล่านี้ผลิตขึ้นโดยใช้ซีลที่แน่นหนาพอสมควรซึ่งทำจากยางหรือวัสดุอิลาสโตเมอร์ ซึ่งให้การปิดที่ดีคล้ายกับวาล์วประเภทอื่นๆวาล์วปีกผีเสื้อใช้ในพื้นที่จำกัดไม่เหมือนวาล์วประตู, วาล์วผีเสื้อสามารถใช้สำหรับการควบคุมปริมาณหรือควบคุมการไหลเช่นเดียวกับในตำแหน่งเปิดเต็มและปิดอย่างเต็มที่การสูญเสียแรงดันผ่านวาล์วปีกผีเสื้อมีค่าน้อยเมื่อเทียบกับวาล์วประตู.อัตราส่วน L/D สำหรับวาล์วประเภทนี้อยู่ที่ประมาณหนึ่งในสามของวาล์วประตูวาล์วปีกผีเสื้อใช้ในขนาดใหญ่และขนาดเล็กอาจใช้ล้อเลื่อนหรือสั่งงานโดยใช้ประแจหรือกลไกเฟืองวาล์วปีกผีเสื้อทั่วไปแสดงในรูปที่ 12.12.

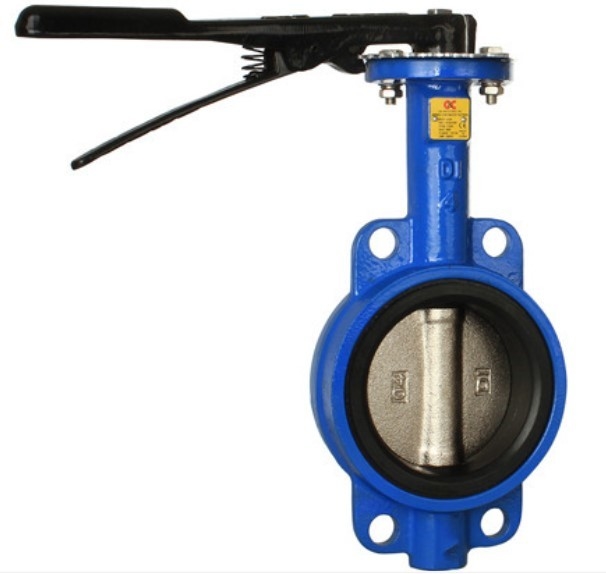

2~32" Wafer Type Metal Seat วาล์วปีกผีเสื้อ WCB CF8 CF8M API 609 MSS SP-67 0

2~32" Wafer Type Metal Seat วาล์วปีกผีเสื้อ WCB CF8 CF8M API 609 MSS SP-67 1

2~32" Wafer Type Metal Seat วาล์วปีกผีเสื้อ WCB CF8 CF8M API 609 MSS SP-67 2

2~32" Wafer Type Metal Seat วาล์วปีกผีเสื้อ WCB CF8 CF8M API 609 MSS SP-67 3
