Name: เหล็กหล่อ Water Lug หน้าแปลน Class 150lb ~ 600lb Cryogenic Gate Valve
Brand: TOBO
SKU: วาล์วประตู
Rating: 4.7 (145 reviews)

บ้าน ผลิตภัณฑ์วาล์วประตูสแตนเลส

เหล็กหล่อ Water Lug หน้าแปลน Class 150lb ~ 600lb Cryogenic Gate Valve

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	TOBO
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	วาล์วประตู

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1PC
รายละเอียดการบรรจุ:	แพคเกจภายใน: แพคเกจปิดผนึกถุงพลาสติก แพคเกจภายนอก: แพคเกจกล่องหรือแพคเกจกรณีไม้ มีตัวอักษร ป้ายชื่อ
เวลาการส่งมอบ:	3-5 วัน
เงื่อนไขการชำระเงิน:	D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต:	3000PCS / เดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อ:	วาล์วประตูเหล็ก	พิมพ์:	ก้านเกลียวยืดหยุ่น
ร่างกาย:	เหล็กหล่อ	สิ้นสุดการเชื่อมต่อ:	ปลายแปลน
แอปพลิเคชั่น:	อากาศ, เชื้อเพลิง, น้ำป้อน, ไอน้ำ	ประจันหน้า:	ASME B16.10
อุณหภูมิ:	อุณหภูมิสูง	ขนาด:	DN100
แสงสูง:	Water Lug Flange Cryogenic Gate Valve , 600lb Cryogenic Gate Valve , เหล็กหล่อ Cryogenic Gate Valve

เหล็กหล่อ Water Lug Flange CLASS 150LB~600LB CRYOGENIC GATE VALVE

API Cryogenic Gate Valve

คลาส 150LB~600LB CRYOGENIC GATE VALVE

BOLTED LENGTHEN BONNET, วงแหวนที่นั่งแบบเกลียวหรือแบบเชื่อม

เจาะเต็ม OS&Y ก้านที่เพิ่มขึ้น ลิ่มแบบยืดหยุ่น

รูระบายแรงดันบนเบาะนั่ง

ขอบสแตนเลส

ASTM A352 LCB, LC1, LC2, LC3, LC4

A351 CF8,A351 CF8M

การปฏิบัติตามมาตรฐาน

การออกแบบและผลิต: API 600, API 6D, BS1414

ตัวต่อตัว (ตัวต่อตัว): ANSI B16.10,API 6D

การเชื่อมต่อแบบมีปีก: 2~24~ถึง ANSI B16.5

ก้นเชื่อมปลาย: ANSI B16.25

การทดสอบและการตรวจสอบ: API 598, API 6D

ข้อมูลจำเพาะของวัสดุ

ไม่.	ส่วนหนึ่ง	A352 LCB	A352 LC1	A352 LC2	A352 LC3	A352 LC4	A352 CF8
01	ร่างกาย	A352 LCB	A352 LC1	A352 LC2	A352 LC3	A352 LC4	A352 CF8
02	วงแหวนที่นั่ง	A182 F304+STL	A182 F304+STL	A182 F304+STL	A182 F304+STL	A182 F304+STL	A182 F304+STL
03	ลิ่ม	A352 LCB+STL	A352 LC1+STL	A352 LC2+STL	A352 LC3+STL	A352 LC4+STL	A352 CF8+STL
04	ต้นกำเนิด	A182 F6a			A182 F304
05	ปะเก็น	แผลเป็นเกลียว/เหล็กอ่อน/PTFE
06	สายฟ้า	A320 L7		A193 B8
07	ถั่ว	A193 2H		A194 8
08	เบาะหลัง	A182 F6a		A182 F304+STL
09	แอก	A352 LCB	A352 LC1	A352 LC2	A352 LC3	A352 LC4	A352 CF8
10	Gland Bocking	กราไฟท์
11	ต่อม	A182 F6a	A182 F6a	A182 F6a	A182 F6a	A182 F6a	A182 F6a
12	ต่อมแปลน	A352 LCB	A352 LC1	A352 LC2	A352 LC3	A352 LC4	A352 CF8
13	สเต็มนัท	คู-ออลลี่,A439 D-2
14	ถั่วแอก	A194 2H
15	Handwheel	เหล็กอ่อน/เหล็กหล่อ/Ducile/Fabricated
16	น๊อตวงล้อ	A194 2H
17	ป้ายชื่อ	สแตนเลส
18	เข็มหมุด	A182 F6a
อุณหภูมิในการทำงาน		-46 ฟอนต์	-60 แบบอักษร	-73 แบบอักษร	-101 แบบอักษร	-115 แบบอักษร	-196 แบบอักษร

คลาส 150LB~600LB CRYOGENIC GATE VALVE

ระดับ	ขนาด
150LB	ขนาด		นิ้ว	2	2-1 / 2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		mm	178	191	203	229	267	292	330	356	381	406	432	457	508	559	610	610	710	762	71
	L1-BW		mm	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016	1016
	L2-RTJ		mm	191	203	216	241	279	305	343	368	394	419	445	470	521	559	610	610	710	762	711
	ชม		mm	540	610	690	780	980	1180	1390	1620	1810	1970	2410	2410	3210	3600	3880	4000	4320	4310	5100
	K		mm	200	200	250	600	350	350	400	450	500	500	600	750	750	915	915	915	1000	1000	1000
	น้ำหนัก	RF	กิโลกรัม	23	33	40	54	91	132	240	360	45	589	630	780	1240	1920	2432	2980	3161	3450	3980
		BW	กิโลกรัม	19	29	37	48	85	126	210	340	465	509	580	740	1130	1720	1810	2670	2870	3250	3370
		RTJ	กิโลกรัม	24	35	43	57	94	135	205	389	500	593	645	790	1260	1950	2470	3000	3200	3487	4000
300LB	ขนาด		นิ้ว	2	2-1 / 2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		mm	216	241	283	305	403	419	457	502	762	838	914	991	1143	1245	1346	1397	1524	1626	1727
	L1-BW		mm	216	241	283	305	403	419	457	502	762	838	914	991	1143	1245	1346	1397	1524	1626	1727
	L2-RTJ		mm	232	257	298	321	419	435	473	518	778	854	930	1010	1165	1270	1372	1422	1553	1654	1756
	ชม		mm	540	630	690	780	980	1080	1390	1020	1810	1970	2410	2820	3200	3700	4320	4510	4600	4400	5100
	K		mm	200	200	250	300	350	350	400	450	500	500	600	750	750	915	915	915	1000	1000	1000
	น้ำหนัก	RF	กิโลกรัม	27	49	53	80	152	245	380	610	758	1100	1240	1700	2380	2930	3475	4310	5100	4930	5240
		RTJ	กิโลกรัม	27	49	53	80	152	245	380	610	758	1100	1240	1700	2380	2930	3475	4310	5100	4930	5240
		BW	กิโลกรัม	24	41	45	64	120	194	310	560	710	980	1000	1550	2120	2680	3100	4100	4610	4810	5000
600LB	ขนาด		นิ้ว	2	2-1 / 2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	34	36
	L-RF		mm	292	330	356	432	559	660	787	838	889	991	1092	1194	1397	1448	1549	1651	1778	พ.ศ. 2473	2083
	L1-BW		mm	292	330	356	432	559	660	787	838	889	991	1092	1194	1397	1448	1549	1651	1778	พ.ศ. 2473	2083
	L2-RTJ		mm	295	333	359	435	562	664	791	841	892	994	1095	1200	1407	1461	1562	1664	พ.ศ. 2337	พ.ศ. 2489	2099
	ชม		mm	560	680	710	870	1020	1210	1420	1680	พ.ศ. 2453	2030	2530	3100	3420	3700	3980	4200	4520	4530	5320
	K		mm	200	250	300	350	450	500	600	750	850	850	960	960	1000	1000	1250	1250	1500	1650	1800
	น้ำหนัก	RF	กิโลกรัม	39	60	78	132	372	464	730	970	1360	1695	2109	2610	3910	4450	5050	5340	6920	7520	8910
		RTJ	กิโลกรัม	39	60	78	132	372	464	730	970	1360	1695	2109	2610	3910	4450	5050	5340	6920	7520	8910
		BW	กิโลกรัม	36	54	61	110	320	434	690	930	1280	1510	พ.ศ. 2473	2210	3540	4000	4510	4830	6400	7000	8000

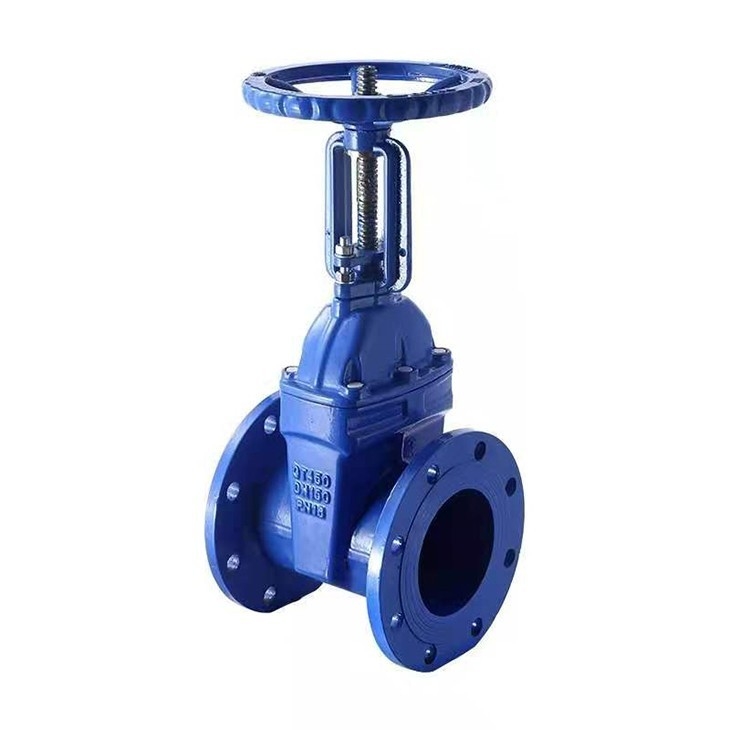

เหล็กหล่อ Water Lug หน้าแปลน Class 150lb ~ 600lb Cryogenic Gate Valve 0

วาล์วประตูคืออะไร?

วาล์วประตูสามารถกำหนดเป็นประเภทของวาล์วที่ใช้ดิสก์ประเภทเกทหรือลิ่ม และจานจะเคลื่อนที่ในแนวตั้งฉากกับการไหลเพื่อเริ่มหรือหยุดการไหลของของไหลในท่อ

วาล์วประตูเป็นวาล์วชนิดทั่วไปที่ใช้ในโรงงานแปรรูปเป็นวาล์วเคลื่อนที่เชิงเส้นที่ใช้เพื่อเริ่มหรือหยุดการไหลของของไหลในการซ่อมบำรุง วาล์วเหล่านี้อยู่ในตำแหน่งเปิดเต็มที่หรือปิดจนสุด

เมื่อวาล์วประตูเปิดเต็มที่ ดิสก์ของวาล์วประตูจะถูกลบออกจากการไหลอย่างสมบูรณ์จึงแทบไม่มีแรงต้านทานการไหลเนื่องจากความดันลดลงเพียงเล็กน้อยเมื่อของเหลวไหลผ่านวาล์วประตู

เพื่อให้ได้การปิดผนึกที่เหมาะสม เมื่อปิดวาล์วจนสุด จำเป็นต้องมีการสัมผัสพื้นผิว 360° ระหว่างดิสก์และที่นั่ง

ไม่ควรใช้วาล์วประตูเพื่อควบคุมหรือควบคุมปริมาณการไหล เนื่องจากไม่สามารถควบคุมได้อย่างแม่นยำ

ความเร็วสูงของการไหลในวาล์วเปิดบางส่วนอาจทำให้เกิดการกัดเซาะของแผ่นดิสก์และพื้นผิวที่นั่ง และยังสร้างการสั่นสะเทือนและเสียงรบกวน

ประเภทวาล์ว	CS / SS GATE VALVE - FL / BW
การออกแบบมาตรฐาน	BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34
ช่วงขนาด	40 DN ถึง 400 DN [1 1/2” ถึง 16”]
ร่างกาย	[CS - ASTM A 216 ก.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M]
ตัดแต่ง	AISI 410 / 304 / 316
ที่นั่ง / ลิ่ม	13% Cr.เหล็กกล้า / AISI 410 / 304 / 316
คุณสมบัติการออกแบบ	Bolted Bonnet, OS & YT, HW & Gear ดำเนินการ
แบ่งตามสัดส่วน	ASME - คลาส 150 / 300 / 600
ประจันหน้า	ASME B 16.10 / EN 558 -1 / API 6D
สิ้นสุดการเชื่อมต่อ	หน้าแปลน	ASME B16.5 ชั้น 150 / 300 / 600
	ก้นเชื่อม	ASME B16.25
การทดสอบมาตรฐาน	BS EN 12266 - 1 [BS 6755-1] / API 598
ไม่จำเป็น	วงแหวนโคมไฟ / ไฟแสดงสถานะและอุปกรณ์ล็อค / ที่นั่งทดแทน / Stellite Hard facing / Jacketed Provision / RTJ Flanges / By Pass Arrangement / ขนาดที่สูงขึ้น / MOC พิเศษ: Austenitic และ Duplex Stainless Steels

PN	DN	ขนาด (มม.)
PN	DN	หลี่	ดี	D1	D2	บี	N-φ	ชม
1.6MPa	25	160	115	85	65	14	4-14	275
	32	180	135	100	78	16	4-18	280
	40	200	145	110	85	16	4-18	330
	50	230	160	125	100	16	4-18	350
	65	290	180	145	120	18	4-18	370
	80	310	195	160	135	20	8-18	400
	100	350	215	180	155	20	8-18	415
	125	400	245	210	185	22	8-18	460
	150	480	280	240	210	24	8-23	510
	200	550	335	295	265	26	12-23	710
	250	650	405	355	320	30	12-25	786
	300	750	460	410	375	30	12-25	925

ประเภทของเกทวาล์ว

มีสามวิธีในการจำแนกวาล์วประตู

ประเภทของดิสก์
1. ลิ่มเทเปอร์ Solid
2. ลิ่มที่ยืดหยุ่น
3. ลิ่มแยกหรือดิสก์ขนาน Valve
ประเภทของข้อต่อฝากระโปรงหน้า
1. หมวกเกลียว
2. Bolted-Bonnet
3. รอย-Bonnet
4. แรงดัน-ซีล Bonnet
ประเภทของการเคลื่อนไหวของลำต้น
1. Rising Stem หรือ OS & Y Type (Outside Stem and Screw Type)
2. ชนิดก้านไม่ขึ้น

คุณสมบัติ:

● เกทวาล์วแบบดั้งเดิมของที่นั่งก้นแบนมักจะวางอยู่ในร่องด้านล่างของวาล์วเนื่องจากวัตถุภายนอก

เช่น หิน ไม้ ซีเมนต์ กระดาษ เศษวัสดุ เป็นต้น หลังจากล้างท่อด้วยน้ำสาเหตุปิดไม่สนิทและหย่อนคล้อย

ปรากฏการณ์, วาล์วประตูปิดผนึกอ่อนโดยใช้เช่นเดียวกับท่อที่ด้านล่างของการออกแบบแบน, ไม่ง่ายที่จะทำให้เกิดการสะสมของเศษซาก,

การไหลของของเหลวไม่มีสิ่งกีดขวางแผ่นวาล์วกาวทั้งชุดทำจากยางคุณภาพสูงภายในการเอาท์ซอร์สทั้งหมดในประเทศ

เทคโนโลยีวัลคาไนซ์ยางชั้นหนึ่งทำให้แผ่นวาล์วหลังจากการหลอมโลหะสามารถให้ขนาดเรขาคณิตที่ถูกต้องและยาง

และประตูเหล็กหล่อเป็นก้อนกลมที่เชื่อมต่อแน่นไม่หลุดง่ายและต้องการหน่วยความจำที่ยืดหยุ่น

● ตัววาล์วป้องกันการกัดกร่อนถูกทาสีด้วยผงและอีพอกซีเรซินเพื่อป้องกันการกัดกร่อนและสนิมของตัววาล์ว และสามารถ

ใช้ในระบบบำบัดน้ำเสีย

● ไม่หักง่ายเป็นเหล็กหล่อธรรมดา

เหล็กหล่อ Water Lug หน้าแปลน Class 150lb ~ 600lb Cryogenic Gate Valve 1
