TOBO STEEL GROUP CHINA
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | TOBO |
| ได้รับการรับรอง: | API ISO TS CE |
| หมายเลขรุ่น: | A351 CF8 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่อง, กล่องไม้อัดหรือตามคำขอของลูกค้า |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| ชื่อ: | วาล์วลูกโลกปลายหน้าแปลนสแตนเลส | วัสดุ: | A351 CF8 |
|---|---|---|---|
| สิ้นสุด: | หน้าแปลน | แอปพลิเคชัน: | แก๊ส,น้ำมัน,น้ำ |
| ขนาด: | DN200 | ข้อได้เปรียบ: | จังหวะสั้น |
| ระดับ: | PN40 | ตำแหน่งก้านเกลียว: | วาล์วลูกโลกก้านสกรูด้านนอก |
| แสงสูง: | CF8M Flanged Globe Valve,API 598 Flanged Globe Valve,ANSI 150 Steel Globe Valve |
||

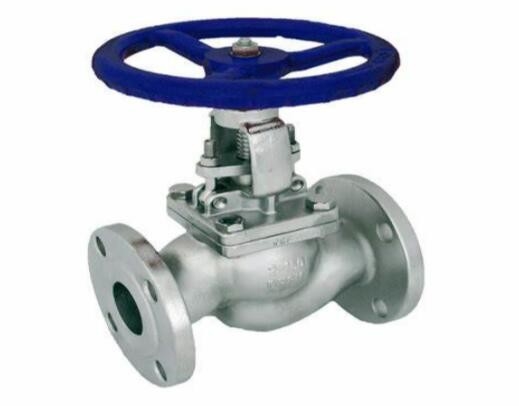

API 598 CF8M หน้าแปลน GLOBE VALVE DIN 3202 ANSI 150 STEEL GLOBE VALVE
รายละเอียด
ขนาด:100mm
คะแนนความดัน: PN100
ตัวรถ/ฝากระโปรงหน้า: WCB(GP240GH)
ดิสก์: WCB (GP240GH)
ที่นั่ง:13%Cr
ก้นรอยครีบ
สกรูและแอกด้านนอก
ฝาปิดเกลียว
คุณสมบัติ
1. ดีไซน์ตัวเสื้อตรง
2. OS & Y, สกรูและแอกด้านนอก
3. บีบี ฝาเกลียว
4. แอก intergral กับ bonnet
5. ก้านขึ้นและวงล้อมือ
6. หลวมดิสก์ เลือกปลั๊กหรือลูก
7. วงแหวนที่นั่งหมุนเวียน
8. Impact handwheel สำหรับ 10″ & above
9. บริการแนวนอน
10. ปลายเชื่อมแบบหน้าแปลนหรือก้น
11. ใช้ได้กับตัวดำเนินการเกียร์
| การกระตุ้น | วงล้อมือ |
| การเชื่อมต่อ | สำหรับติดตั้งระหว่างหน้าแปลนท่อ ANSI 150 และ DIN PN 10/16 |
| DN: | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| พี: | 16 |
| วัสดุซีล | S AISI 420 |
| Tmax | -10°C/+300°C |
| ประเภทวาล์ว |
โกลบวาล์ว ก้านยก |
เหล็กกล้าคาร์บอน ANSI 300 Flanged Globe Valve พร้อมบ่าโลหะออกแบบและผลิตตามมาตรฐาน BS 1873 Face to Face to ASME B16.10 พร้อมข้อต่อ ASME B16.5 ทดสอบโดย EN 12266-1ปะเก็นกราไฟท์เสริมเหล็กสแตนเลสและการบรรจุกราไฟท์ที่ยืดหยุ่นเบาะและดิสก์เสริม 13CR เพื่อความทนทานและการสึกหรอที่มากขึ้นเหมาะสำหรับงานไอน้ำและอุณหภูมิสูงนอกจากนี้ Globe Valve ยังใช้กับวาล์วประตูหรือวาล์วควบคุมแบบแมนนวลอื่นๆ เป็นประจำ ซึ่งผู้ใช้ต้องการบรรลุการควบคุมการไหลในระดับที่สูงขึ้นเมื่อก้านลดระดับลงมา จะมี 'รูปร่างลูกโลก' ที่ด้านล่างของก้าน ซึ่งลดกระแสน้ำลงอย่างช้าๆ ก่อนปิดที่นั่งวาล์วโลกทั้งหมดมาพร้อมกับตัวเลขความร้อนหล่อเพื่อให้การประกันคุณภาพสำหรับการทดสอบและใบรับรอง mil
มีการออกแบบตัวถังหลักสามแบบสำหรับวาล์วโลก ได้แก่..
Tee Pattern หรือ Z-body
รูปแบบมุม
Wye Pattern หรือ Y-body body
ดิสก์..การออกแบบดิสก์ที่พบบ่อยที่สุดสำหรับวาล์ว Globe คือ.. ดิสก์บอล ดิสก์องค์ประกอบ และดิสก์ปลั๊กการออกแบบดิสก์บอลใช้เป็นหลักในระบบแรงดันต่ำและอุณหภูมิต่ำมีความสามารถในการควบคุมปริมาณการไหล แต่โดยหลักการแล้ว จะใช้เพื่อหยุดและเริ่มการไหล
การออกแบบดิสก์องค์ประกอบใช้วงแหวนสอดที่แข็งและไม่ใช่โลหะบนดิสก์ ซึ่งทำให้ปิดได้แน่นยิ่งขึ้น
การออกแบบดิสก์เสียบช่วยให้ควบคุมได้ดีกว่าการออกแบบลูกบอลหรือองค์ประกอบมีให้เลือกหลายแบบและแบบยาวและเรียว
ที่นั่ง..บ่าวาล์วโลกมีทั้งแบบรวมหรือขันเกลียวเข้ากับตัววาล์ววาล์ว Globe จำนวนมากมีเบาะหลังอยู่ภายใน Bonnetเบาะนั่งด้านหลังช่วยซีลระหว่างก้านและฝากระโปรงหน้า และป้องกันแรงดันของระบบไม่ให้เกิดการปะทุของวาล์วเมื่อวาล์วเปิดจนสุดเบาะหลังมักใช้กับวาล์ว Globe
ลำต้น..วาล์วโลกใช้สองวิธีในการเชื่อมต่อดิสก์และก้าน.. ตัว T และโครงสร้างน็อตดิสก์ในการออกแบบสล็อต T ดิสก์จะเลื่อนเหนือก้าน ขณะที่ในการออกแบบน็อตดิสก์ ดิสก์จะถูกขันเข้าในก้าน
