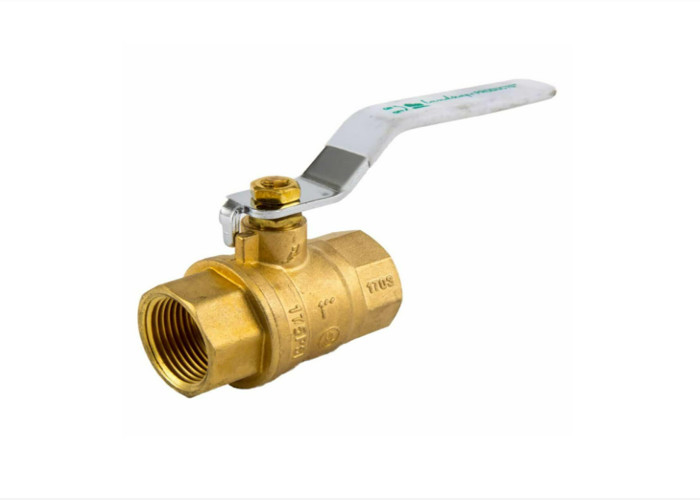

วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard

วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard

  • วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard
  • วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard
  • วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard
วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: TOBO
ได้รับการรับรอง: ISO
หมายเลขรุ่น: บอลวาล์วลอย
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1PC
รายละเอียดการบรรจุ: วาล์วห่อด้วยแผ่นฟองพลาสติกและในกล่องไม้อัด
เวลาการส่งมอบ: 15-20 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 100000 ชิ้น
ติดต่อ
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์: บอลวาล์วลอย วัสดุ: SS316
ความดัน: 1,000/800psi ขนาด: DN65
การใช้งาน: น้ำมันและก๊าซ อุณหภูมิของสื่อ: อุณหภูมิแรงดันสูง
รายละเอียดการบรรจุ: วาล์วห่อด้วยแผ่นฟองพลาสติก อุณหภูมิ: -20 ถึง 425 องศาเซลเซียส
แสงสูง:

วาล์วลอยตัวแบบลอยตัว

,

28 มม. บอลวาล์วลอย

,

DIN บอลวาล์วลอย

วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard

รายละเอียดสินค้าโดยละเอียด
ชื่อผลิตภัณฑ์: บอลวาล์วลอย ขนาด: DN15 ~DN600
มาตรฐาน: ANS I/ JIS / API / ASME / DIN / BS / อุณหภูมิ: -20~429 C
ที่นั่ง: เบาะนั่งผ่อนคลาย ลูกบอล: สแตนเลส/ SS304/SS316/SS201
ต้นกำเนิด: สแตนเลส / 2Cr13 เชื่อมต่อ: แอล ออร์ ที
แสงสูง:

บอลวาล์วหน้าแปลน

,

บอลวาล์วลูกลอยสแตนเลส





วาล์วลอยตัวแบบลอยตัว 28 มม. ANS I / JIS / API / ASME / DIN / BS Standard





บอลวาล์วลอยข้อมูลทางเทคนิค



- เส้นผ่านศูนย์กลางที่กำหนด: 1/2”-25”

- อุณหภูมิที่ใช้บังคับ: -29℃~425℃(เหล็ก) -40℃~550℃(สแตนเลส)

- แรงดันที่กำหนด: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K

- สื่อที่ใช้ได้: น้ำ แก๊ส น้ำมัน และสารกัดกร่อนอื่นๆ



บอลวาล์วลอยมาตรฐานการใช้งาน



- มาตรฐานการผลิต : API 608/ DIN/ BS/JIS

- ขนาดตัวต่อตัว: ANSI B 16.10, API 6D/ DIN/ BS/JIS

- ขนาดหน้าแปลน: ANSI B 16.5 MSS-SP-44/ DIN/ BS/JIS

- การทดสอบ: API 598 API 6D/ DIN/ BS/JIS



บอลวาล์วลอยคำอธิบาย:



บอลวาล์วได้รับการออกแบบและผลิตตามมาตรฐาน API 608 บอลลอยเมื่อลำกล้องเล็ก

และลูกคงที่เมื่อลำกล้องใหญ่



มีโครงสร้างป้องกันอัคคีภัยและอุปกรณ์ป้องกันไฟฟ้าสถิตย์ใช้กันอย่างแพร่หลายสำหรับปิโตรเลียม เคมี น้ำ

อุตสาหกรรมการรักษา



บอลวาล์วลอยคุณสมบัติ:



- โครงสร้างซีลที่เชื่อถือได้



ที่นั่งทำจากไฟเบอร์เพราะพื้นที่สัมผัสระหว่างที่นั่งกับลูกจะสูงขึ้น

ด้วยแรงดันที่เพิ่มขึ้นของโพรงตรงกลาง บอลวาล์ว Small Resistance มีความต้านทานน้อยที่สุดของทั้งหมด

วาล์ว ในกรณีของรูลด ความต้านทานนิ่งเล็กน้อย



- สวิตช์พร้อมท์



บอลวาล์วหมุนเวียนใน 90 ° ทำงานได้อย่างรวดเร็วเพื่อเปิดหรือปิด



ทดสอบแรงดัน

รายการทดสอบ การทดสอบเชลล์ การทดสอบซีล การทดสอบซีลหลัง การทดสอบซีลอากาศ
ปานกลาง น้ำ อากาศ
หน่วย MPa ปอนด์/in2 MPa ปอนด์/in2 MPa ปอนด์/in2 MPa ปอนด์/in2
แรงดัน (ระดับ) 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815 5.6 815
400 10.3 1500 7.6 1100 7.6 1100
600 15.3 2225 11.2 1630 11.2 1630
900 23.1 3350 16.8 2440 16.8 2440



ขนาดการเชื่อมต่อหลัก



Self Relieving Seat Floating Ball Valve 28mm ANS I/ JIS / API / ASME / DIN / BS Standard 0

พิมพ์ ขนาด (มม.) ขนาด (มม.)
นิ้ว DN หลี่ ดี D1 D2 Z-Φd ชม W
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
1/2" 15 108 89 60.5 35 12 4-Φ15 68 115
3/4" 20 117 98 70 43 12 4-Φ15 75 130
1″ 25 127 108 79.5 51 12 4-Φ15 85 150
11/4" 32 140 117 89 64 13 4-Φ15 96 190
11/2" 40 165 127 98.5 73.2 15 4-Φ15 107 230
2″ 50 178 152 120.7 92 16 4-Φ19 118 240
21/2" 65 190 177.8 139.7 104.7 18 4-Φ19 145 280
3″ 80 203 190.5 152.4 127 19 4-Φ19 160 310
4″ 100 229 229 190.5 157 24 8-Φ19 185 330
5″ 125 356 254 216 185.7 26 8-Φ22 230 600
6″ 150 394 279 241.3 216 26 8-Φ22 260 800
8″ 200 457 343 298.5 270 29 8-Φ22 310 1000
10″ 250 533 406 362 324 31 12-Φ25 350 1200





พิมพ์ ขนาด (มม.) ขนาด (มม.)
  นิ้ว DN หลี่ ดี D1 D2 Z-Φd ชม W
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
1/2" 15 140 95 66.5 35 15 4-Φ15 72 115
  3/4" 20 152 117 82.5 43 16 4-Φ19 75 130
  1″ 25 165 124 89 51 18 4-Φ19 85 150
  11/4" 32 178 133 98.5 64 19.5 4-Φ19 95 180
  11/2" 40 190 156 114.3 73.2 21 4-Φ22 110 230
  2″ 50 216 165 127 92 23 8-Φ19 120 240
  21/2" 65 241 190.5 149.4 104.7 26 8-Φ22 150 280
  3″ 80 283 210 168.5 127 29 8-Φ22 165 310
  4″ 100 305 254 200.2 157 32 8-Φ22 190 330
  5″ 125 381 279 235 185.7 35 8-Φ22 240 600
  6″ 150 403 318 270 216 37 12-Φ22 270 800
  8″ 200 502 381 330 270 42 12-Φ25 315 1000
  10″ 250 568 445 387.5 324 48 16-Φ29 380 1200





พิมพ์ ขนาด (มม.) ขนาด (มม.)
  นิ้ว DN หลี่ ดี D1 D2 Z-Φd ชม W
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
1/2" 15 165 95 66.5 35 15 4-Φ15 88 115
  3/4" 20 190 118 82.5 43 16 4-Φ19 98 130
  1″ 25 216 124 89 51 18 4-Φ19 105 150
  11/2" 40 241 156 114.3 73.2 23 4-Φ22 135 180
  2″ 50 292 165 127 92 26 8-Φ19 155 240
  3″ 80 356 210 168.2 127 32 8-Φ22 175 280
  4″ 100 432 273 216 157 38 8-Φ25 210 330
  6″ 150 559 356 292 216 48 12-Φ29 340 800
  8″ 200 660 419 349 270 56 12-Φ32 400 1000
  10″ 250 787 508 432 324 64 16-Φ35 440

1200
