วาล์วประตูนั่งแบบยืดหยุ่นได้แรงดันสูง DIN 3352, JIS 10 K, EN 7005.2 Flange



บทนำวาล์วประตูนั่งแบบยืดหยุ่น



ประตูวาล์วหรือชิ้นส่วนปิดโดยทั่วไปจะอยู่ในรูปของลิ่มที่ทำจากวัสดุเหล็กหล่อ

ให้มีความทนทานเพียงพอสำหรับใช้กับงานแรงดันสูงและการไหลสูง



ในวาล์วประตูที่นั่งแบบยืดหยุ่นได้ พื้นผิวด้านนอกของลิ่มวาล์วเคลือบด้วยยาง

วัสดุเพื่อให้มีผนึกแน่นฟองแม้ในความดันการทำงานที่สูงขึ้น



ลิ่มวาล์วทำงานโดยการหมุนก้านเกลียวเพื่อเลื่อนหรือหดวาล์ว

ลิ่มภายในทางน้ำของตัวเรือนวาล์ว



เมื่อปิดวาล์ว วัสดุที่ยืดหยุ่นบนขอบจะผนึกแน่นด้วยฟองอากาศกับด้านใน

พื้นผิวของตัววาล์วสิ่งสกปรกหรือการปนเปื้อนอื่นๆ ในระบบปฏิบัติการวาล์วสามารถนำไปสู่

การปิดผนึกลิ่มที่ไม่สมบูรณ์หรือความผิดปกติอื่น ๆ



วัตถุประสงค์อีกประการของการประดิษฐ์นี้คือการจัดให้มีวาล์วประตูที่นั่งที่ยืดหยุ่นได้ซึ่งมี

ปรับปรุงระบบผู้ควบคุมลิ่มซึ่งพร้อมเอาชนะผลกระทบที่เป็นอันตรายของการปนเปื้อนที่เกิดขึ้นระหว่างการก่อสร้างหรือกักอยู่ภายในผลิตภัณฑ์ที่ส่งไปยังวาล์ว



สิ่งเหล่านี้และวัตถุอื่น ๆ ของการประดิษฐ์นี้ซึ่งจะเห็นได้ชัดจากการศึกษา

คำอธิบายและภาพวาดที่ต่อท้ายมีให้ในการจัดเรียงวาล์ว ซึ่งประกอบด้วยวาล์ว

ตัวเรือนที่กำหนดทางน้ำและบ่าวาล์วภายในทางผ่านวาล์ว



ลิ่มวาล์วที่จำหน่ายภายในทางเดินของตัวเรือนจะเคลื่อนที่ไปตามทิศทางการทำงาน

ระหว่างตำแหน่งปิดที่สัมผัสกับบ่าวาล์วเพื่อป้องกันการไหลของน้ำผ่านวาล์ว

ทางเดินและตำแหน่งเปิดทำให้น้ำไหลผ่านทางวาล์วได้



รางคู่ที่แยกออกจากกันจะถูกกำจัดภายในตัวเรือนวาล์วที่ด้านใดด้านหนึ่งของลิ่ม

และขยายไปตามทิศทางการดำเนินงานปีกคู่หนึ่งที่ถืออยู่บนลิ่มวาล์ว

การเดินทางในแต่ละเส้นทางก้านวาล์วที่ควบกับลิ่มวาล์วจะเคลื่อนลิ่มวาล์วไปในทิศทางตรงกันข้ามระหว่างตำแหน่งเปิดวาล์วและตำแหน่งปิดวาล์ว



ลูกกลิ้งถูกยกขึ้นบนปีกสำหรับการประกบกับรางและใบมีดโกน

ถือปีกที่อยู่ติดกับลูกกลิ้งเพื่อขูดสิ่งปนเปื้อนออกจากรางรถไฟ



แทร็กอาจมีหรือไม่มีซับหากให้ปีกโดยไม่มีลูกกลิ้งเพราะ

แอปพลิเคชั่นโหลดเบา ตัวอย่างเช่น ควรใช้แทร็กโดยไม่มีซับ

ข้อมูลจำเพาะของวาล์วประตูนั่งแบบยืดหยุ่น:



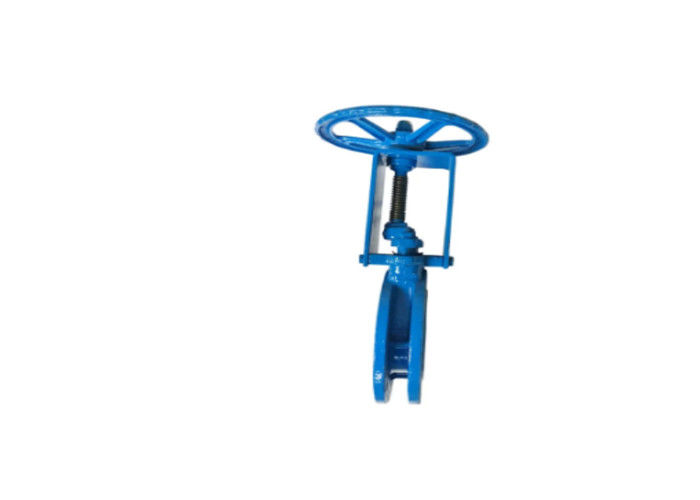

1.ผลิตภัณฑ์: DIN 3352 F4 DN600 Resilient Seated Gate Valve

2.วัสดุที่ใช้ในการก่อสร้างวาล์วประตู : เหล็กดัด
3.ขนาดของวาล์วประตู: DN600

4. แรงดันใช้งาน: PN10

5.ประเภทการเชื่อมต่อ: หน้าแปลน,DN2501,PN10
6. ประเภทซีล: ซีลอ่อน (EPDM หรือ NBR)

7. มาตรฐานการออกแบบ: DIN3352

8.ตัวต่อตัวขนาด: DIN3202 F4

9. วาล์วแต่ละตัวได้รับการทดสอบตามมาตรฐานการทดสอบ: DIN3230

10. อุณหภูมิในการทำงาน: ≤80°C

11.สื่อ:น้ำ

12.ประเภทลำต้น:ก้านไม่ขึ้น

13. ความยาวของวาล์ว: DIN3352 F4

14. การเคลือบผิว: อีพ็อกซี่ผงสีน้ำเงิน



คุณสมบัติวาล์วประตูนั่งแบบยืดหยุ่น



⊙ยิงระเบิด

พื้นผิวป้องกันเสร็จสิ้นโดยการยิงระเบิดและพื้นผิวเรียบและเรียบร้อย



⊙ ที่นั่งแบบเรียบ

การเจาะอย่างต่อเนื่องที่ราบรื่นโดยไม่ต้องมีที่นั่ง ทำให้ไม่ง่ายที่จะเติมสิ่งเจือปน

ทำให้ของเหลวโดยตรง



⊙ บำบัดด้วยยาง

ทั้งภายในและภายนอกเคลือบด้วยความรู้ขั้นสูงของยางวัลคาไนซ์แล้วทำ

ตรวจสอบความยืดหยุ่นของยาง และตรวจสอบขนาดเรขาคณิตที่แน่นอนยางและยางเหนียว

วาล์วเหล็กหล่อคล้องมือกันแทบไม่ได้เลยนี้สามารถหลีกเลี่ยงการหลุดเนื่องจากการใช้งานในระยะยาว



⊙ ป้องกันการกัดกร่อน

ทั้งด้านในและด้านนอกเคลือบด้วยอีพอกซีเรซินแบบผงปลอดสารพิษเพื่อเพิ่มความสามารถในการต้านทานการกัดกร่อนและเพิ่มคุณภาพ

ของน้ำประปา



⊙ ความทนทาน

วาล์วเหล็กดัดแบบเก่าจะแตกง่ายหลังจากได้รับผลกระทบจาก nonegoหยุดได้

การแตกขึ้นอยู่กับความสามารถทางกลที่ดีของเหล็กดัด



⊙ แหวนปิดผนึก “○” สามวง

ด้วยวงแหวน "O" สามวง การรั่วจะลดลงอย่างมาก และวงแหวน "O" สามารถ

แทนที่ภายใต้เงื่อนไขนี้ด้วยแรงดันและไม่มีการหยุดน้ำเพลาขับแรงขับ

ลดความต้านทานแรงเสียดทานและลดแรงบิดในการทำงานและสามารถเปลี่ยนซีลได้

แหวนโดยไม่ต้องเปิดและปิด



มาตรฐานที่ใช้บังคับ

⊙ อเมริกันสแตนดาร์ด
ออกแบบเป็น ANSI/AWWA C509
มิติตัวต่อตัวเพื่อ ASME B16.10-2000 (ISO 3)
หน้าแปลนและการเจาะไปยัง SME/ANSI B16.42-1998

⊙ มาตรฐานอังกฤษ
ออกแบบเป็น BS5163,BS5150
มิติตัวต่อตัวกับ BS5163 (ISO 3series, ISO19 series)
หน้าแปลนและการเจาะถึง BS4504 part1(EN1092)

⊙ มาตรฐานเยอรมนี
ออกแบบตามมาตรฐาน DIN3352
ขนาดตัวต่อตัวเป็น DIN3202(F4:ISO 14 series;F5: ISO 15 series)
หน้าแปลนและการเจาะตามมาตรฐาน BS EN1092
