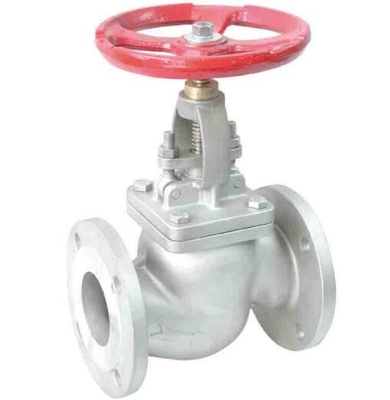

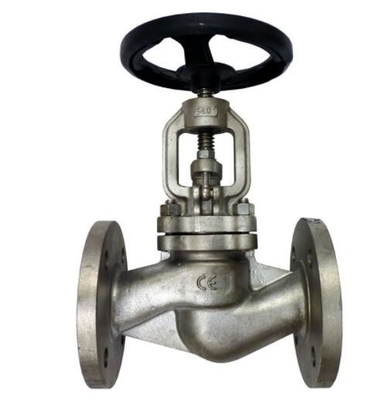

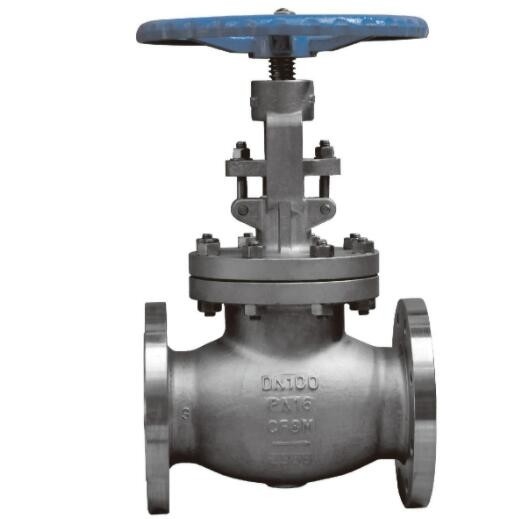

วาล์วโลกหน้าแปลนน้ำ DIN EN 13709 / GS-C25 / Gp240gh / 1.0619



วาล์วหน้าแปลน , DIN EN 13709 / GS-C25 / Gp240gh / 1.0619 , WCB / เหล็ก



ข้อมูลจำเพาะ:



การจัดโครงสร้าง	BB-BG-OS & Y
มารยาทในการขับขี่	มือดำเนินการ
	ไฟฟ้ากระตุ้น
มาตรฐานการออกแบบ	DIN3356
ประจันหน้า	DIN3202
ปลายแปลน	DIN2543-2545
การทดสอบและตรวจสอบ	DIN3230

หมายเหตุ: ขนาดของหน้าแปลนเชื่อมต่อแบบอนุกรมและวาล์วสามารถออกแบบได้ตามข้อกำหนดของลูกค้า



ข้อมูลจำเพาะประสิทธิภาพของผลิตภัณฑ์

แรงดันที่กำหนด	การทดสอบเชลล์ (Mpa)	การทดสอบการปิดผนึก (Mpa)	อุณหภูมิที่เหมาะสม (oC)	สื่อที่เหมาะสม
(เอ็มพีเอ)
1.6	2.4	1.76	-110~600 oC	น้ำ น้ำมัน & แก๊ส
2.5	3.75	2.75
4	6	4.4
6.4	9.6	7.04



อะไหล่	วัสดุ
ตัว	ASTM A216 GR.WCB
วงแหวนที่นั่ง	ASTM A105 + Stellite Faced
ดิสก์	ASTM A105 + 13Cr เผชิญหน้า
แผ่นดันแผ่น	ASTM A276 ประเภท 420
น็อตดิสก์	ASTM A276 ประเภท 410
ต้นกำเนิด	ASTM A182 GR.F6
หมวก Bolt Nuts	ASTM A194 GR.2H
น็อตฝากระโปรงหน้า	ASTM A193 GR.B7
ปะเก็น	เหล็กอ่อน + กราไฟท์
บูชเบาะหลัง	ASTM A276 ประเภท 410
บรรจุต้นกำเนิด	แหวนกราไฟท์แบบถักและไดย์ขึ้นรูป
หมวกแก๊ป	ASTM A216 GR.WCB
Eyebolt Pins	เหล็กกล้าคาร์บอน
ต่อม	ASTM A276 ประเภท 410
ต่อมแปลน	ASTM A216 GR.WCB
ต่อมตา Bolts	ASTM A307 GR.B
ถั่วตาไก่	ASTM A194 GR.2H
แอกบุช	ASTM A439 GR.D-2
สกรู	เหล็กกล้าคาร์บอน
ล้อมือ	เหล็กดัด
มือล้ออ่อนนุช	ASTM A194 GR.2H
เครื่องซักผ้า	เหล็กกล้าคาร์บอน
แอก	ASTM A216 GR.WCB
น็อตขันน็อต	ASTM A194 GR.2H
แอกปานโบลท์	ASTM A193 GR.B7
การแบก	เหล็ก
แหวนโคมไฟตามคำขอ	ASTM A276 ประเภท 410



ขนาดหลัก



ความกดดัน	PN 1.6 Mpa
(เอ็มพีเอ)
ขนาด	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
หลี่	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
ชม	240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
W	120	140	160	160	180	200	200	250	250	300	350	400	450	500	550	600
น้ำหนัก (กิโลกรัม)	5.2	7.1	7.4	8.5	13	20	25	35	50	75	100	210	446	648	805	1050
ความกดดัน	PN 2.5 Mpa
(เอ็มพีเอ)
ขนาด	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
หลี่	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
ชม	240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
น้ำหนัก (กิโลกรัม)	6	7.5	8	9	14	22	27	38	55	82	105	220	450	660	810	1100
ความกดดัน	PN 4.0 Mpa
(เอ็มพีเอ)
ขนาด	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
หลี่	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
ชม	240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
น้ำหนัก (กิโลกรัม)	6	7.5	8	9	15	24	30	41	60	85	110	225	460	670	830	1120



แนะนำสั้น ๆ:

วาล์วโลกได้รับการออกแบบอ้างอิงถึงมาตรฐานขั้นสูงภายในและภายนอกร่างกายรับมา

การกำหนดค่าทรงกลม และยังมีคุณลักษณะของรูปลักษณ์ที่ดี ฟังก์ชันดี และคุณภาพที่เหนือกว่า



ใช้ตั้งแต่ CLASS150 ถึง CLASS1500 และ -29℃～425℃(steel), -40℃～550℃(stainless steel)



การใช้วัสดุที่แตกต่างกัน วาล์วอาจทำงานกับสื่อที่แตกต่างกัน เช่น น้ำ น้ำมัน ก๊าซ ไอน้ำ คาร์บาไมด์ และสื่ออื่น ๆ



คุณสมบัติ:

-ซีลหลัง

การออกแบบซีลด้านหลังเพื่อให้แน่ใจว่าการบรรจุและการปิดผนึกที่เชื่อถือได้เมื่อวาล์วเปิดเต็มที่ (ไม่แนะนำให้เปลี่ยนการบรรจุภายใต้แรงดัน)



-ต้านทานแรงเสียดทาน

แผ่นวาล์วมีความเข้มและความแข็งแกร่งเพียงพอพื้นผิวการปิดผนึกของแผ่นดิสก์อาจสร้างขึ้นด้วยการเชื่อมด้วยโลหะผสมดาวเทียมหรือวัสดุอื่น ๆ ที่ตอบสนองต่อคำขอของผู้ใช้



-การออกแบบที่แม่นยำ:

ออกแบบตัวถังและฝากระโปรงหน้าตามการคำนวณที่แม่นยำร่างกายและฝากระโปรงมีความแข็งแรงสูง

ความสามารถในการแข็งและไหล



ส่วนจดหมายและวัสดุ

	ชื่อสินค้าของชิ้นส่วน	วัสดุ
1	ตัว	WCB, CF8, CF8M
2	ที่นั่ง	2Cr13,25+ ดาวเทียม
3	ดิสก์	2Cr13, 304, 25+ดาวเทียม
4	ต้นกำเนิด	2Cr13, 304, 304L
5	ปะเก็น	กราไฟท์+304, กราไฟท์+08 เหล็ก
6	หมวกแก๊ป	WCB,CF8,CF8M
7	การบรรจุ	กราไฟท์,PTFE
8	ล้อมือ	HT250,QT450







ข้อมูลทางเทคนิค

-เส้นผ่านศูนย์กลางที่กำหนด: 2”-12”

-อุณหภูมิที่ใช้ได้: -29℃～425℃(เหล็ก) -40℃～550℃

(สแตนเลส)

- แรงดันที่กำหนด: 150Lb 300Lb 600Lb 900Lb 1500Lb

- สื่อที่ใช้ได้: น้ำ แก๊ส น้ำมัน และสารกัดกร่อนอื่นๆ

มาตรฐานการใช้งาน

-มาตรฐานการผลิต : ANSI B16.34

- ขนาดตัวต่อตัว: ANSI B 16.10

- ขนาดหน้าแปลน: ANSI B 16.5

-ทดสอบ: API 598







คำอธิบาย:



มิติภายนอกและการเชื่อมต่อหลัก



	CLASS150
ขนาด(นิ้ว)	2"	2-1 / 2"	3"	4"	5"	6"	8"	10"	12"
L,L1-RF.BW(มม.)	203	216	214	292	330	356	495	622	698
L2-RTJ(มม.)	216	229	254	305	343	368	508	635	711
อืม)	330	390	410	475	540	585	725	825	940
เค (มม.)	200	250	250	300	350	350	450	500	600
น้ำหนัก (กิโลกรัม)	23	29	40	59	95	115	178	268	385



	CLASS300
ขนาด(นิ้ว)	2"	2-1 / 2"	3"	4"	5"	6"	8"	10"	12"
L,L1-RF.BW(มม.)	267	292	318	355	400	440	533	622	711
L2-RTJ(มม.)	283	308	333	371	416	460	549	638	727
อืม)	350	425	485	520	565	655	825	920	1155
เค (มม.)	200	250	300	300	350	350	500	600	700
น้ำหนัก (กิโลกรัม)	30	45	60	83	135	162	265	375	525



	CLASS600
ขนาด(นิ้ว)	2"	2-1 / 2"		3"		4"		5"		6"		8"		10"
L,L1-RF.BW(มม.)	292	330		356		432		508		559		660		787
L2-RTJ(มม.)	295	333		359		435		511		562		664		791
อืม)	420	490		550		590		620		700		950		1140
เค (มม.)	250	300		300		350		500		500		600		600
น้ำหนัก (กิโลกรัม)	39	61		76		122		210		245		447		692
	CLASS900
ขนาด(นิ้ว)	2"		2-1 / 2"		3"		4"		5"		6"		8"
L,L1-RF.BW(มม.)	368		419		381		457		559		610		737
L2-RTJ(มม.)	371		422		384		460		562		613		740
อืม)	495		540		600		655		670		780		1050
เค (มม.)	300		350		350		500		500		350*		350*
น้ำหนัก (กิโลกรัม)	96		79		117		178		305		355		730
หมายเหตุ: ใช้ "*" หมายถึงซ่อมกล่องเกียร์แล้ว



	CLASS1500
ขนาด(นิ้ว)	2"	2-1 / 2"	3"	4"	6"
L,L1-RF.BW(มม.)	368	419	470	546	705
L2-RTJ(มม.)	371	422	473	549	711
อืม)	550	582	625	750	925
เค (มม.)	300	350	400	450	600
น้ำหนัก (กิโลกรัม)	116	125	145	210	475
