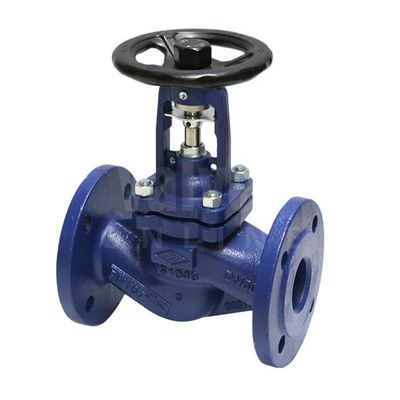

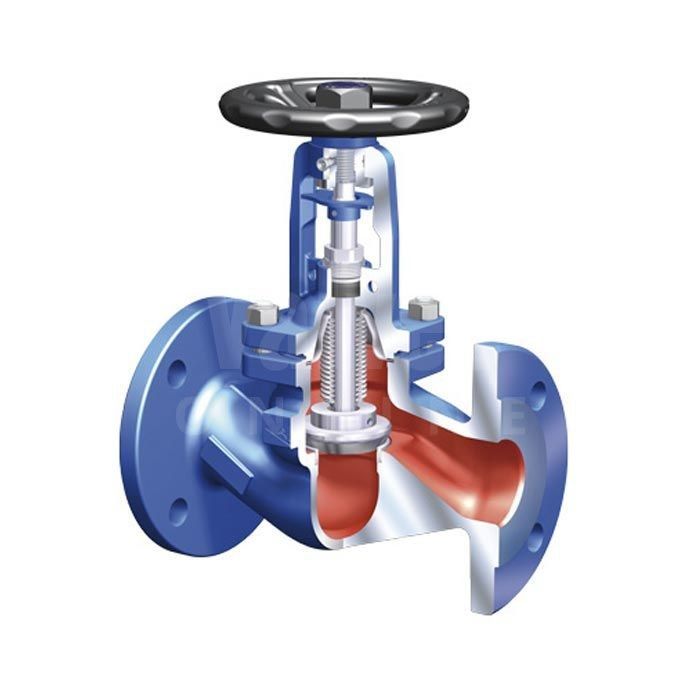

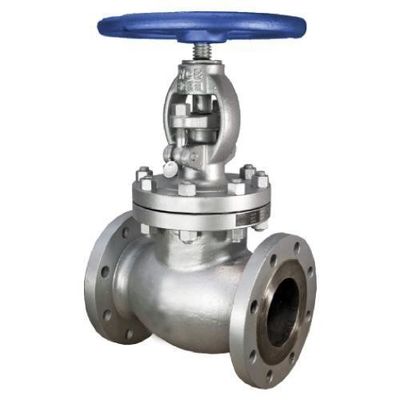

ชื่อผลิต: | วาล์วโลก | วัสดุ: | WCB |
---|---|---|---|
สิ้นสุด: | ปลายหน้าแปลน | แอปพลิเคชัน: | แก๊ส น้ำมัน น้ำ และของเหลวกัดกร่อนอื่นๆ |
ขนาด: | DN80 | ความกดดัน: | PN16 |
อุณหภูมิ: | แรงดันปานกลาง | ตำแหน่งก้านเกลียว: | วาล์วลูกโลกก้านสกรูด้านนอก |
แสงสูง: | วาล์วประตู 10 นิ้ว,วาล์วประตูแกน SS316,วาล์วประตู PN16 |
Soft Wedge Resilient นั่งวาล์วประตูขนาด 10 นิ้วพร้อมแกน SS316 สำหรับสารเคมี
ขนาด: | DN300 , 400 , 500 , 600 , 700 , 800 , 900 , 1000 , 1200 | ความกดดัน: | PN10 , PN 16 |
---|---|---|---|
มาตรฐาน: | DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS | อุณหภูมิ: | -20 ~ 120 C |
ตัว: | เหล็กดัด GGG40 / GGG 50, เหล็กหล่อ GG25, DI | ลิ่ม: | เคลือบเหล็ก EPDM / NBR |
ที่นั่ง: | EPDM / NBR | ต้นกำเนิด: | SS316 / SS304 / 2Cr13 / SS420 |
แสงสูง: |
วาล์วประตูที่นั่งแบบยืดหยุ่น,วาล์วประตูหน้าแปลน |
หน้าแปลนวาล์วประตูนั่งแบบยืดหยุ่นลิ่มอ่อนพร้อมแกน SS316 สำหรับน้ำทะเล
คุณสมบัติการออกแบบ:
ด้วยก้าน SS316 / แกนหมุน
โอริงปะเก็นของแกนหมุน - “DRY THREAD” - เปลี่ยนได้ภายใต้แรงดัน
สปินเดิลสแตนเลสพร้อมเกลียวและลูกปืน
ลิ่มยาง sufrace ทั้งหมดพร้อมน็อตแกนหมุนที่เปลี่ยนได้
วาล์วประตูที่มีรูเต็ม
ชิ้นส่วนทั้งหมดได้รับการปกป้องจากการกัดกร่อน
วาล์วประตูที่นั่งแบบยืดหยุ่นได้ถูกนำมาใช้ในการขนส่งน้ำสะอาด
ประตูวาล์วหรือชิ้นส่วนปิดโดยทั่วไปจะอยู่ในรูปของลิ่มที่ทำจากวัสดุเหล็กหล่อ
ให้มีความทนทานเพียงพอเหมาะสำหรับงานแรงดันสูงและงานไหลสูง
ในวาล์วประตูที่นั่งแบบยืดหยุ่นได้ พื้นผิวด้านนอกของลิ่มวาล์วเคลือบด้วยยาง
วัสดุเพื่อให้มีผนึกแน่นฟองแม้ในความดันการทำงานที่สูงขึ้น
ลิ่มวาล์วทำงานโดยการหมุนก้านเกลียวเพื่อเลื่อนหรือหดวาล์ว
ลิ่มภายในทางน้ำของตัวเรือนวาล์ว
เมื่อปิดวาล์ว วัสดุที่ยืดหยุ่นบนขอบจะผนึกแน่นด้วยฟองอากาศกับด้านใน
พื้นผิวของตัววาล์วสิ่งสกปรกหรือการปนเปื้อนอื่นๆ ในระบบปฏิบัติการวาล์วสามารถนำไปสู่
การปิดผนึกลิ่มที่ไม่สมบูรณ์หรือความผิดปกติอื่น ๆ
วัตถุประสงค์อีกประการของการประดิษฐ์นี้คือการจัดให้มีวาล์วประตูที่นั่งที่ยืดหยุ่นได้ซึ่งมี
ปรับปรุงระบบผู้ควบคุมลิ่มซึ่งพร้อมเอาชนะผลกระทบที่เป็นอันตรายของการปนเปื้อนที่เกิดขึ้นระหว่างการก่อสร้างหรือกักอยู่ภายในผลิตภัณฑ์ที่ส่งไปยังวาล์ว
สิ่งเหล่านี้และวัตถุอื่น ๆ ของการประดิษฐ์นี้ซึ่งจะปรากฏชัดจากการศึกษา
คำอธิบายและภาพวาดที่ต่อท้ายมีให้ในการจัดเรียงวาล์ว ซึ่งประกอบด้วยวาล์ว
ตัวเรือนที่กำหนดทางน้ำและบ่าวาล์วภายในทางผ่านวาล์ว
ลิ่มวาล์วที่จำหน่ายภายในทางเดินของตัวเรือนจะเคลื่อนที่ไปตามทิศทางการทำงาน
ระหว่างตำแหน่งปิดที่สัมผัสกับบ่าวาล์วเพื่อป้องกันการไหลของน้ำผ่านวาล์ว
ทางเดินและตำแหน่งเปิดทำให้น้ำไหลผ่านทางวาล์วได้
รางคู่ที่แยกออกจากกันจะถูกกำจัดภายในตัวเรือนวาล์วที่ด้านใดด้านหนึ่งของลิ่ม
และขยายไปตามทิศทางการดำเนินงานปีกคู่หนึ่งที่ถืออยู่บนลิ่มวาล์ว
การเดินทางในแต่ละเส้นทางก้านวาล์วที่ควบกับลิ่มวาล์วจะเคลื่อนลิ่มวาล์วไปในทิศทางตรงกันข้ามระหว่างตำแหน่งเปิดวาล์วและตำแหน่งปิดวาล์ว
ลูกกลิ้งถูกยกขึ้นบนปีกสำหรับการประกบกับรางและใบมีดโกน
ถือปีกที่อยู่ติดกับลูกกลิ้งเพื่อขูดสิ่งปนเปื้อนออกจากรางรถไฟ
แทร็กอาจมีหรือไม่มีซับหากให้ปีกโดยไม่มีลูกกลิ้งเพราะ
แอปพลิเคชั่นโหลดเบา ตัวอย่างเช่น ควรใช้แทร็กโดยไม่มีซับ
สภาวะโหลดเบาอาจเกิดขึ้น ตัวอย่างเช่น ที่ปลายบนของการวางแนวแนวนอน
การจัดเรียงวาล์วอย่างไรก็ตามภายใต้สภาวะการบรรทุกหนักเช่นที่ด้านล่าง
จุดสิ้นสุดของการจัดวาล์วในแนวนอน ขอแนะนำให้จัดให้มีปีก
ด้วยลูกกลิ้งรับน้ำหนัก
ในกรณีนี้ จะเป็นการดีกว่าที่จะให้แทร็กที่มีซับในโดยทั่วไปรูปตัวยู
หน้าตัดและทำจากวัสดุที่ทนทาน เช่น สแตนเลส
ข้อมูลจำเพาะ:
ไม่ | ชื่อชิ้นส่วน | วัสดุ |
1 | ตัว | เหล็กหล่อเหนียว |
2 | ลิ่ม | เหล็กหล่อเหนียว + EPDM |
3 | สเต็มนัท | ZCuAl10Fe3 กันเมทัล |
4 | ปะเก็น | EPDM |
5 | หมวกแก๊ป | เหล็กหล่อเหนียว |
6 | ปะเก็นต่อม | ZCuAl10Fe3 กันเมทัล |
7 | ต้นกำเนิด | 2Cr13 SSx 20Cr13 |
8 | ต่อม | เหล็กหล่อเหนียว |
9 | ยางปัดน้ำฝน | EPDM/NBR |
10 | ล้อมือ | เหล็กหล่อเหนียว |
คุณสมบัติ
⊙ยิงระเบิด
พื้นผิวป้องกันเสร็จสิ้นโดยการยิงระเบิดและพื้นผิวเรียบและเรียบร้อย
⊙ ที่นั่งแบบเรียบ
การเจาะอย่างต่อเนื่องที่ราบรื่นโดยไม่ต้องมีที่นั่ง ทำให้ไม่ง่ายที่จะเติมสิ่งเจือปน
ทำให้ของเหลวโดยตรง
⊙ บำบัดด้วยยาง
ทั้งภายในและภายนอกเคลือบด้วยความรู้ขั้นสูงของยางวัลคาไนซ์แล้วทำ
ตรวจสอบความยืดหยุ่นของยาง และตรวจสอบขนาดเรขาคณิตที่แน่นอนยางและยางเหนียว
วาล์วเหล็กหล่อคล้องมือกันแทบไม่นี้สามารถหลีกเลี่ยงการหลุดเนื่องจากการใช้งานในระยะยาว
⊙ ป้องกันการกัดกร่อน
ทั้งด้านในและด้านนอกเคลือบด้วยอีพอกซีเรซินแบบผงปลอดสารพิษเพื่อเพิ่มความสามารถในการต้านทานการกัดกร่อนและเพิ่มคุณภาพ
ของน้ำประปา
⊙ ความทนทาน
วาล์วเหล็กดัดแบบเก่าจะแตกง่ายหลังจากได้รับผลกระทบจาก nonegoหยุดได้
การแตกขึ้นอยู่กับความสามารถทางกลที่ดีของเหล็กดัด
⊙ แหวนปิดผนึก “○” สามวง
ด้วยวงแหวน "O" สามวง การรั่วจะลดลงอย่างมาก และวงแหวน "O" สามารถ
แทนที่ภายใต้เงื่อนไขนี้ด้วยแรงดันและไม่มีการหยุดน้ำเพลาขับแรงขับ
ลดความต้านทานแรงเสียดทานและลดแรงบิดในการทำงานและสามารถเปลี่ยนซีลได้
แหวนโดยไม่ต้องเปิดและปิด
⊙ ตัวกลมแข็ง
ร่างกายสร้างขึ้นอย่างปราณีต ขนาดรูปทรงที่แข็งช่วยให้มั่นใจการปิดผนึกภายในของวาล์วโดยไม่ต้อง
กระบวนการใดๆ
⊙น้ำหนักเบา
ตัวเครื่องนี้ทำจากเหล็กดัด ซึ่งเบากว่ารุ่นเก่าถึง 20%-30%ง่ายต่อการแก้ไขและ
การบริการ
การใช้งาน :วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการตรึงในนั้น
น้ำ, การกำจัดสิ่งปฏิกูล, พลังงานไฟฟ้า, ท่อพลังงาน, สารเคมี, การขนส่ง, แหล่งพลังงาน ฯลฯ
มาตรฐานที่ใช้บังคับ
⊙ อเมริกันสแตนดาร์ด
ออกแบบเป็น ANSI/AWWA C509
มิติตัวต่อตัวเพื่อ ASME B16.10-2000 (ISO 3)
หน้าแปลนและการเจาะไปยัง SME/ANSI B16.42-1998
⊙ มาตรฐานอังกฤษ
ออกแบบเป็น BS5163,BS5150
มิติตัวต่อตัวกับ BS5163 (ISO 3series, ISO19 series)
หน้าแปลนและการเจาะถึง BS4504 part1(EN1092)
⊙ มาตรฐานเยอรมนี
ออกแบบตามมาตรฐาน DIN3352
ขนาดตัวต่อตัวเป็น DIN3202(F4:ISO 14 series;F5: ISO 15 series)
หน้าแปลนและการเจาะตามมาตรฐาน BS EN1092
การใช้งาน:วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการตรึงในน้ำดังกล่าว
การกำจัดสิ่งปฏิกูล พลังงานไฟฟ้า ท่อพลังงาน สารเคมี การขนส่ง แหล่งพลังงาน ฯลฯ
มาตรฐานอังกฤษเค้าร่างและขนาดการเชื่อมต่อ
ตามมาตรฐาน BS5163 (ISO 3 series); BS4504.3.2-89 (10BAR);
เส้นผ่านศูนย์กลาง DN | มิติการเชื่อมต่อ | |||||||
mm | นิ้ว | หลี่ | ดี | D1 | D2 | ข | t | Zd |
40 | 1-1/2” | 165 | 150 | 110 | 84 | 19 | 3 | 4-19 |
50 | 2 | 178 | 165 | 125 | 99 | 19 | 3 | 4-19 |
65 | 2-1 / 2” | 190 | 185 | 145 | 118 | 19 | 3 | 4-19 |
80 | 3 | 203 | 200 | 160 | 132 | 19 | 3 | 8-19 |
100 | 4 | 229 | 220 | 180 | 156 | 19 | 3 | 8-19 |
125 | 5 | 254 | 250 | 210 | 184 | 19 | 3 | 8-19 |
150 | 6 | 267 | 285 | 240 | 211 | 19 | 3 | 8-23 |
200 | 8 | 292 | 340 | 295 | 266 | 20 | 3 | 8-23 |
250 | 10 | 330 | 395 | 350 | 319 | 22 | 3 | 12-23 |
300 | 12 | 356 | 445 | 400 | 370 | 25 | 4 | 12-23 |
350 | 14 | 381 | 505 | 460 | 429 | 25 | 4 | 16-23 |
400 | 16 | 406 | 565 | 515 | 480 | 25 | 4 | 16-28 |
450 | 18 | 432 | 615 | 565 | 530 | 26 | 4 | 20-28 |
500 | 20 | 457 | 670 | 620 | 582 | 27 | 4 | 20-28 |
600 | 24 | 508 | 780 | 725 | 682 | 30 | 5 | 20-31 |
700 | 28 | 610 | 895 | 840 | 794 | 33 | 5 | 24-31 |
800 | 31-1 / 2” | 660 | 1015 | 950 | 901 | 35 | 5 | 24-34 |
900 | 36 | 711 | 1115 | 1050 | 1001 | 38 | 5 | 28-34 |
1000 | 40 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-37 |
มาตรฐานอังกฤษเค้าร่างและขนาดการเชื่อมต่อ
ตามมาตรฐาน BS5163 (ISO 3 series); BS4504.3.2-89 (16BAR);
เส้นผ่านศูนย์กลาง DN | มิติการเชื่อมต่อ | |||||||
mm | นิ้ว | หลี่ | ดี | D1 | D2 | ข | t | Zd |
40 | 1-1/2” | 165 | 150 | 110 | 84 | 19 | 3 | 4-19 |
50 | 2 | 178 | 165 | 125 | 99 | 19 | 3 | 4-19 |
65 | 2-1 / 2” | 190 | 185 | 145 | 118 | 19 | 3 | 4-19 |
80 | 3 | 203 | 200 | 160 | 132 | 19 | 3 | 8-19 |
100 | 4 | 229 | 220 | 180 | 156 | 19 | 3 | 8-19 |
125 | 5 | 254 | 250 | 210 | 184 | 19 | 3 | 8-19 |
150 | 6 | 267 | 285 | 240 | 211 | 19 | 3 | 8-23 |
200 | 8 | 292 | 340 | 295 | 266 | 20 | 3 | 12-23 |
250 | 10 | 330 | 405 | 355 | 319 | 22 | 3 | 12-28 |
300 | 12 | 356 | 460 | 410 | 370 | 25 | 4 | 12-28 |
350 | 14 | 381 | 520 | 470 | 429 | 27 | 4 | 16-28 |
400 | 16 | 406 | 580 | 525 | 480 | 28 | 4 | 16-31 |
450 | 18 | 432 | 640 | 585 | 548 | 30 | 4 | 20-31 |
500 | 20 | 457 | 715 | 650 | 609 | 32 | 4 | 20-34 |
600 | 24 | 508 | 840 | 770 | 720 | 36 | 5 | 20-37 |
700 | 28 | 610 | 910 | 840 | 794 | 40 | 5 | 24-37 |
800 | 31-1 / 2” | 660 | 1025 | 950 | 901 | 43 | 5 | 24-40 |
900 | 36 | 711 | 1125 | 1050 | 1001 | 47 | 5 | 28-40 |
1000 | 40 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-43 |
