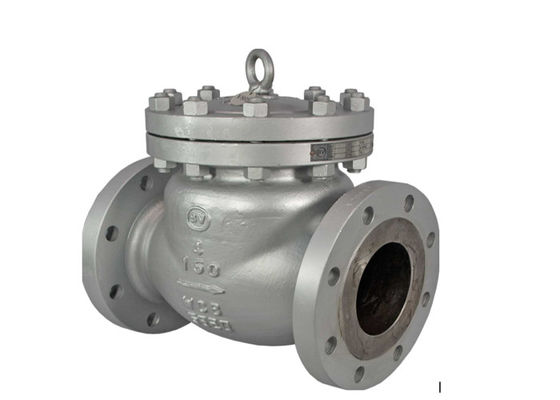

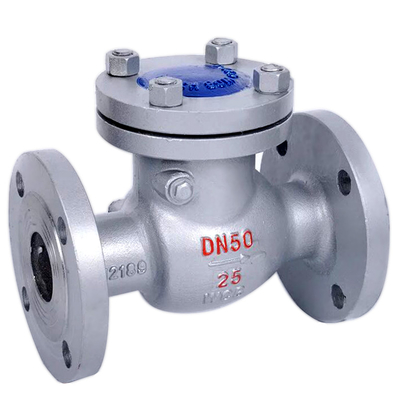

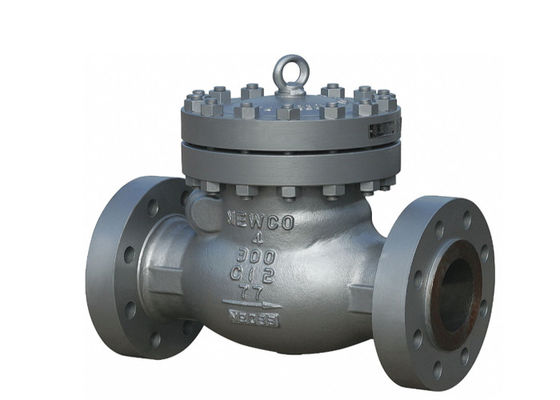

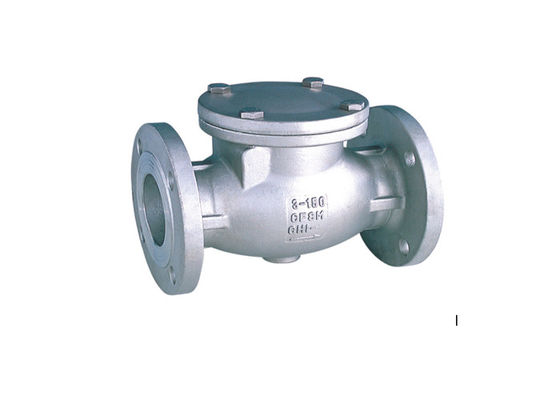

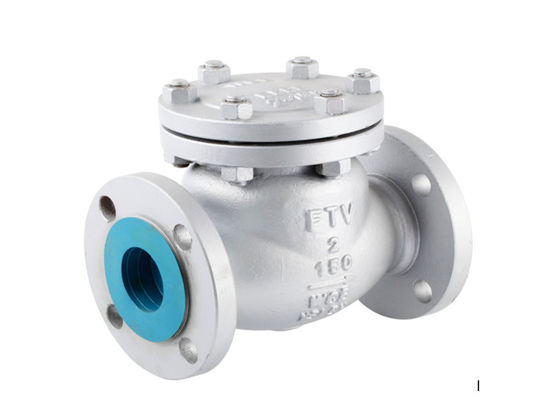

ASME B16.34 และ API 6D ANSI Flange Bolted Bonnet 316 Stainless Steel Swing Check Valve



วาล์วตรวจสอบลูกเหล็กสามทางสำหรับสารละลาย / โคลน / เหมือง / DN150 - DN500













หากคุณต้องการข้อมูลเพิ่มเติม กรุณาติดต่อกับเรา





คำอธิบาย:



พารามิเตอร์ทางเทคนิค
แบบอย่าง	PN(MPa)	แรงดันทดสอบการหล่อ (MPa)	แรงดันทดสอบซีล (MPa)	วัสดุของตัวถัง ฝากระโปรงหน้า
HQ41X-10	1	1.5	1.1	เหล็กหรือเหล็กกล้า
HQ41X-16	1.6	2.4	1.76
ส่วนจดหมายและวัสดุ
ตัวเครื่อง : เหล็กหล่อ, เหล็กหล่อเหนียว, WCB
ฝากระโปรง : เหล็กหล่อ, เหล็กหล่อเหนียว, WCB
ลูกบอล : เหล็กหล่อเคลือบด้วยนีโอพรีน
ปานกลาง : น้ำและของไหลที่มีฤทธิ์กัดกร่อนอ่อนๆ



การใช้งาน:

บอลวาล์วหน้าแปลนใช้ลูกกลิ้งหุ้มยางเป็นแผ่นดิสก์เมื่ออยู่ภายใต้การกระทำของ

ขนาดกลางสามารถม้วนขึ้นและลงพร้อมกับทางเลื่อนภายในวาล์วเพื่อเปิดหรือ

ปิดมัน



และมีคุณสมบัติแน่นดี ปิดเงียบ และไม่เกิดค้อนน้ำ



ร่างกายมีการออกแบบเส้นทางการไหลของน้ำเต็มรูปแบบ การไหลขนาดใหญ่ ความต้านทานน้อย และการสูญเสียส่วนหัวของน้ำมีขนาดเล็กลง

ของประเภทสวิงขึ้น 50



ติดตั้งได้ทั้งแนวตั้งและแนวนอน และใช้ได้กับน้ำเย็น น้ำร้อน อุตสาหกรรม และ

เครือข่ายท่อกากตะกอนที่มีชีวิต เหมาะอย่างยิ่งสำหรับปั๊มกากตะกอนใต้น้ำ



อุณหภูมิปานกลาง: 0 ~ 80 ℃



ขนาด
DN (มม.)	แอล	ง	D1	D2	Z-φd	ชม
50	180	160	125	100	4-18	185
65	200	180	145	120	4-18	210
80	260	195	160	135	4-18/8-18	245
100	300	215	180	155	8-18	280
125	350	245	210	185	8-18	335
150	400	280	240	210	8-23	400
200	500	335	295	265	8-23/12-23	495
250	600	390/405	350/355	320	12-23/12-25	600
300	700	440/460	400/410	375	12-23/12-25	715
350	800	500/520	460/470	435	16-23/16-25	820



เช็ควาล์ว - แบบบอล (วาล์วกันกลับ) เป็นวาล์วตัวแรกที่มีการออกแบบที่เป็นเอกลักษณ์ง่ายมาก

แต่การออกแบบที่แข็งแกร่งโดยไม่มีกลไกสำคัญเข้ามาเกี่ยวข้อง



ชิ้นส่วนทั้งหมด เช่น กลไกดิสก์พินบานพับที่ใช้ในวาล์วทั่วไปถูกกำจัดออก และใส่ไว้ใน

ลูกบอลเคลือบยางเสริมแรงเพื่อดักจับสารไหลในสภาพย้อนกลับ



ลูกบอลนี้เคลื่อนที่ออกจากเส้นทางการไหลโดยสิ้นเชิงเมื่อเปิดปั๊มเพื่อให้สูญเสียเฮดน้อยที่สุด



ลูกบอลเคลือบยางทรงกลมจะผนึกเข้ากับบ่าวาล์วแบบโค้งมนได้อย่างสมบูรณ์แบบ จึงมั่นใจได้ว่าจะป้องกันการรั่วซึมได้ทั้งหมด

การปิดผนึก.



การออกแบบนี้มีข้อดีอื่นๆ เช่น ไม่อุดตันและทำความสะอาดตัวเองในนี้แทบไม่ต้องบำรุงรักษา

วาล์ว หากจำเป็น หลังจากใช้งานเป็นเวลานาน การเปลี่ยนลูกบอลแบบออนไลน์ใช้เวลาเพียงไม่กี่นาที





* ลดการใช้พลังงาน

* ความสามารถในการจัดการของแข็งที่ใหญ่ขึ้น

* ทำความสะอาดตัวเอง ไม่อุดตัน

* การปิดผนึกที่สมบูรณ์แบบ

* แรงดันตกคร่อมต่ำ







หลักการ:

หัวใจของวาล์วนี้คือลูกยางเสริมแรงการออกแบบที่เป็นเอกลักษณ์ของวาล์วช่วยให้ลูกบอลเคลื่อนไหวได้อย่างอิสระ

ลูกบอลจะเคลื่อนที่ไปยังตำแหน่งเปิดเมื่อปั๊มเริ่มทำงานและปล่อยให้ของเหลวไหลอย่างอิสระโดยไม่มีการรบกวนใดๆ (ดูภาพประกอบ)

เมื่อปั๊มหยุดทำงาน ลูกบอลจะยึดเข้ากับที่นั่งโลหะอย่างแน่นหนาเนื่องจากน้ำหนักและแรงกดด้านหลังของตัวมันเอง

ของเหลว (เลื่อนเมาส์ไปที่รูป)ส่งผลให้เกิดการปิดผนึก DROPLESS







รายการชิ้นส่วน / วัสดุก่อสร้าง

ส่วนหนึ่ง	คำอธิบาย	มาตรฐาน	พิเศษ
1.	ร่างกาย	เหล็กหล่อ	เซนต์สตีล เหล็กหล่อ
2.	ปิดบัง	เหล็กหล่อ	เซนต์สตีล เหล็กหล่อ
3.	ลูกบอล	เสริมไนไตรล์	EPDM, นีโอพรีน
4.	แหวนครอบ	ยางไนไตรล์	บิวทิล, ไวตัน
5.	ลูกที่นั่งแหวน	LT บรอนซ์	เซนต์สตีล ฮาร์ดรัป.
6.	รัด	เหล็กกล้าคาร์บอน	เซนต์สตีล
